Altera PL-USB2-BLASTER Эмулятор, загрузчик, программатор. USB Baster Lead-free (Terasic)

Altera PL-USB2-BLASTER загрузочный кабель с USB интерфейсом. Загрузочный кабель с USB портом со стороны host PC предназначен для ПЛИС FPGA компании ALTERA, установленных на печатной плате. Загрузочный кабель пересылает данные от PC к FPGA через стандартный 10-контактный разъем.

Blaster  можно  использовать для следующих целей:

- загрузка конфигурационных данных на этапе прототипирования;
- загрузка данных на этапе производства;
- программирование Fuse и ключей AES.

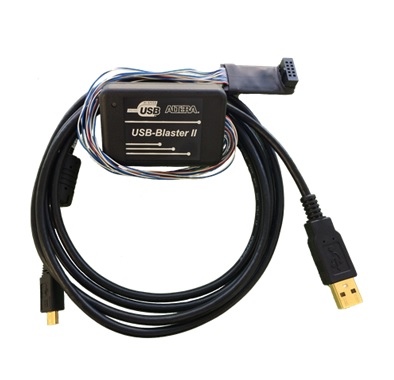

- PL-USB 2-Blaster и одна из целевых плат

Отличительные особенности:

- PL-USB2-Blaster позволяет загружать конфигурационные данные в следующие семейства ALTERA:
    - серия Stratix FPGA,
    - серия Cyclone FPGA,
    - серия MAX CPLD,
    - серия Arria FPGA;

С использованием бластера можно выполнить внутрисистемное программирование таких девайсов, как:
    - EPC4, EPC8, EPC16 (enhanced configuration devices),
    - EPCS1, EPCS4, EPCS16, EPCS64,  EPCS/Q128, EPCQ256,  EPCQ512 (serial configuration devices);

Загрузочный кабель работает с целевыми платами, поддерживающими:

- 5.0-V TTL, 3.3-V LVTTL/LVCMOS,
- однополярные стандарты ввода/ вывода в диапазонах напряжений от 1,5 В…3.3 В;

К питанию бластера предъявляются следующие требования:

- 5 В со стороны USB порта,
- от 1.5 В до 5 В со стороны целевой платы;

Требования к программному обеспечению:
- Windows 7/ 8 (32-bit and 64-bit),
- Windows XP (32-bit and 64-bit),
- Windows Server 2008 R2 (64-bit),
- Linux платформы, такие как Red Hat Enterprise 5, использующие Quartus® IIv14.0 и выше;

Программное обеспечение QARTUS II версий 13.1 и выше поддерживает большинство загрузочных кабелей. Сам же загрузочный кабель поддерживает следующие инструменты:

- Quartus II Programmer (и автономная версия),
- Quartus II SignalTap® II Логический анализатор (и автономная версия),
- JTAG и отладочные инструменты, поддерживающие JTAG Server, например:
- System Console,
- Nios II отладчик,
- ARM DS-5 отладчик.
