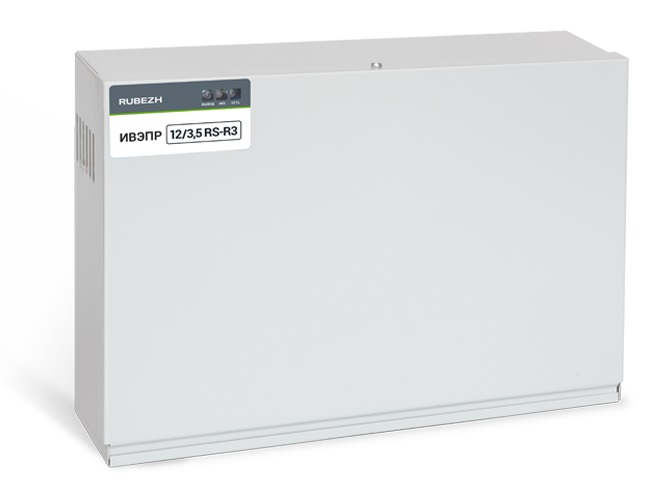

Рубеж RBZ-216603 источник бесперебойного питания адресный ИВЭПР 12/3,5 RS-R3 2х17 БР
Цена по запросу
Арт.: RBZ-216603
Под заказ
Код: 0122522
Под заказ
Лягаева Татьяна
+7 (495) 229-45-15 доб. 26
Сереброва Арина
+7 (495) 229-45-15, доб. 17
- Характеристики
- Описание
| Монтаж в стойку 19 дюймов | Нет |
| Модель | ИВЭПР 12/3.5 |
| Емкость, Ач | 17 |
| Бренд | Рубеж |
| Страна | Россия |
| Вес без упаковки, кг | 2.6 |
| Дополнительная информация |
Емкость АКБ: 17 А·ч Выходное напряжение источника при работе от сети: 13,3 - 13,8 В Напряжение питания от сети переменного тока: 140-265 В Мощность, потребляемая от сети переменного тока, не более: 80 Вт Количество устанавливаемых АКБ: 2 Выходное напряжение источника при работе от АКБ: 9,4 - 13,5 В Собственное потребление источника от АКБ в резервном режиме: не более 30 мА Средний срок службы: 10 лет |
| Выходное напряжение, В | 12 |
| Гарантия, месяцев | 24 |
| Рабочая температура, С | От -10 до 50 |
| Интерфейс | Нет |
| Ток выхода, А | 3.5 |
| Размеры без упаковки (ШхГхВ), мм | 254 x 376 x 86 |
Рубеж RBZ-216603 источник бесперебойного питания адресный ИВЭПР 12/3,5 RS-R3 2х17 БР. Предназначен для стабильного бесперебойного электропитания устройств охранно-пожарной сигнализации с напряжением питания 12 В постоянного тока. Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 3,5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж».
Источник обеспечивает формирование и передачу в приемно-контрольные приборы Рубеж по адресной линии связи по протоколу RS-R3 следующие сообщения:
События:
- Разряд АКБ1
- Разряд АКБ1 устранён
- Отсутствие АКБ1
- АКБ1 подключен
- Нет сетевого напряжения
- Разряд АКБ2
- Разряд АКБ2 устранён
- Отсутствие АКБ2
- АКБ2 подключен
- Есть сетевое напряжение
Неисправности:
- Отсутствие напряжения на выходе, напряжение < 9В (выход 1)
- Отсутствие напряжения на выходе, напряжение < 9В (выход 2)
- Глубокий разряд АКБ1
- Глубокий разряд АКБ2
Источник также передает в ППКП текущие значения выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.
Преимущества конструкции:
- оптимальный заряд АКБ за счёт схемы постоянного тестирования;
- защиту аккумуляторных батарей от перезаряда и глубокого разряда.
- электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
- электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.
Схемное решение:
- возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
- автоматический заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
- выходное напряжение гальванически развязано от корпуса.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.
