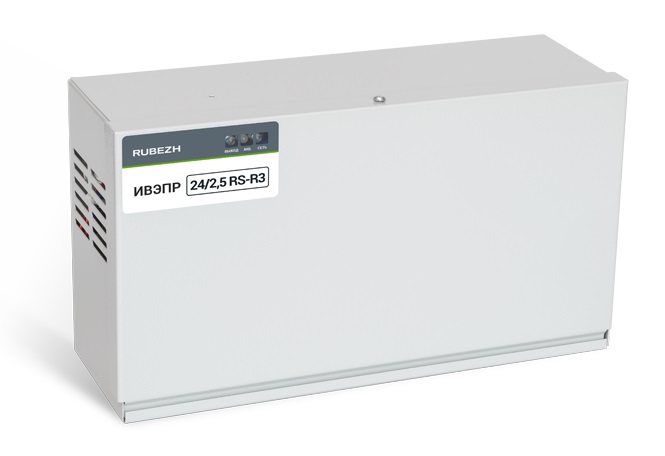

Рубеж RBZ-227711 источник бесперебойного питания адресный ИВЭПР 24/2,5 RS-R3 2x12 БР
Под заказ
- Характеристики
- Описание
Модель | ИВЭПР 24/2.5 |
Сетевой | Нет |
Емкость, Ач | 12 |
Монтаж в стойку 19 дюймов | Нет |
Дополнительная информация |
Выходное напряжение источника при работе от АКБ: 18,8 - 27.2 В Напряжение питания от сети переменного тока: 140-265 В Емкость АКБ: 12 А·ч Количество устанавливаемых АКБ: 2 Средний срок службы: 10 лет Выходное напряжение источника при работе от сети: 26,6 - 27,6 В |
Бренд | Рубеж |
Страна | Россия |
Ток выхода, А | 2.5 |
Интерфейс | Нет |
Выходное напряжение, В | 24 |
Размеры без упаковки (ШхГхВ), мм | 324 × 111 × 184 |
Рабочая температура, С | От -10 до 50 |
Гарантия, месяцев | 24 |
Степень защиты | IP20 |
Вес без упаковки, кг | 2.3 |
Источник имеет функцию формирования и передачи информации в приемно-контрольные приборы Рубеж, поддерживающие передачу по адресной линии связи с использованием протокола передачи данных RS-R3:
- напряжение сети ниже / выше нормы;
- отсутствие сетевого напряжения;
- защита (короткое замыкание на выходе ИВЭПР);
- отсутствие АКБ;
- разряд АКБ;
- глубокий разряд АКБ;
- вскрытие корпуса.
ИВЭПР 24/2,5 RS-R3 2х12 БР автоматически переходит в режим работы от АКБ при пропадании напряжения сети, и автоматически возвращается в режим работы от сети при восстановлении сетевого напряжения. Функция резервирования осуществляется от двух герметизированных необслуживаемых свинцово-кислотных аккумуляторных батарей (АКБ) напряжением 12 В, ёмкостью 12 А*ч.
Источник обеспечивает:
- защиту от короткого замыкания на выходе с автоматическим восстановлением напряжения после устранения аварийного режима;
- электронную защиту при замыкании клемм АКБ и от переполюсовки АКБ;
- защиту схемы источника от повреждений при скачках сетевого напряжения за счет наличия, металлоксидного варистора;
-
защиту аккумуляторных батарей в резервном режиме от глубокого разряда путем отключения нагрузки.
Источник имеет встроенную термозащиту, обеспечивающую отключение нагрузки при перегреве элементов источника вследствие длительной работы с нагрузкой, превышающей номинальную, и (или) при повышенной температуре окружающей среды.
Конструкция:
Источник состоит из металлического корпуса с установленной внутри платой. На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 27,2 В и схемы защиты, индикации, заряда и контроля АКБ. Выходное напряжение преобразователя 27,2 В является также напряжением питания схем заряда АКБ. Источник имеет независимые схемы контроля и заряда для каждой из АКБ. К выходу преобразователя 27,2 В через клеммы «+Р»; «–Р» может подключаться необходимое количество внешних боксов БР 24 с дополнительными АКБ и схемами подзаряда и контроля.
На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).
