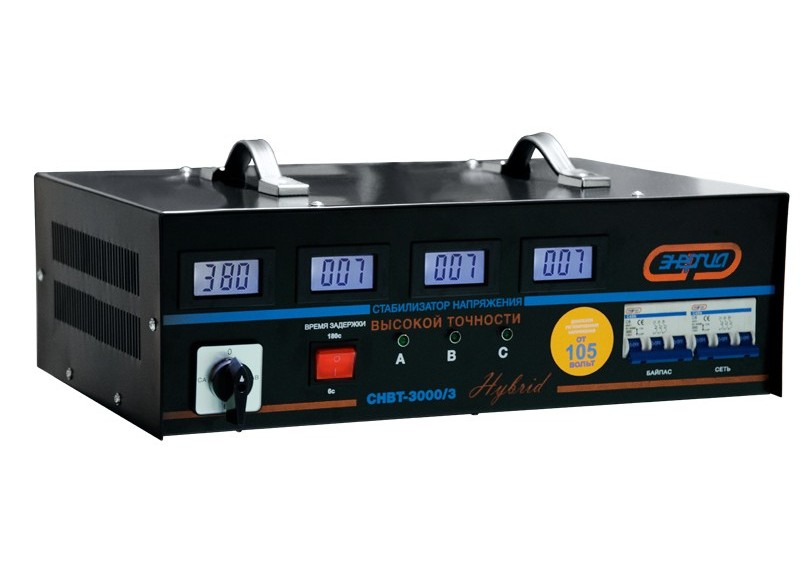

ЭНЕРГИЯ Е0101-0046 стабилизатор Hybrid СНВТ-3 000/3
- Характеристики
- Описание
Тип стабилизатора | Гибридный |
Количество фаз | 3 |
Модель | Hybrid |
Бренд | ЭНЕРГИЯ |
Рабочая температура, С | От -5 до 40 |
Размеры без упаковки (ШхГхВ), мм | 489 x 364 x 173 |
Напряжение, В | 220 |
Гарантия, месяцев | 12 |
Полная мощность, кВА | 3 |
Вес без упаковки, кг | 20.5 |
Страна | Россия |
Степень защиты | IP20 |
Входное напряжение, В | 220 |
Дополнительная информация |
Допускаемая кратковременная перегрузка в течение 10 минут: ≤130% Встроенные средства защиты от косвенного прикосновения: Заземлитель корпуса изделия Скорость регулирования в режиме сервопривода (не более): ≤20 В/мс Задержка включения выходного напряжения: 6 или 180 секунд Подключение: клеммная колодка Защита от перегрева трансформатора Режим обходной цепи «БАЙПАС» Коэффициент полезного действия (не менее): 98 % Диапазон входного фазного напряжения: 105 – 280 В Частота переменного тока: 50 / 60 Гц Защита от пониженного напряжения: откл. при Uвх. ≤ 105В Способ охлаждения силовых узлов: Воздушное конвекционное -Выходная цепь: Система IT; -Входная цепь: Система TN; Принцип работы: Автотрансформаторный щеточно-контактный сервоприводной комбинированный с релейным Защита от повышенного напряжения: откл. при Uвх. ≥ 280В Реактивный ток холостого хода (не более): 200 мкА/Вт Защита от перегрузки по току: Автоматический выключатель Металл обмотки трансформатора: медь Относительная влажность, ≤95% (при 35ºС) Светодиодный индикатор: сеть, повышенное и пониженное напряжение Тип заземления по ПУЭ: Жидкокристаллический дисплей: вольтметр и амперметр Режим работы: Непрерывный, автоматический Материал корпуса: металлический |
Принцип работы трехфазного стабилизатора Энергия HYBRID 3000
В основу функционала аппарата Энергия HYBRID 3000/3 заложены принципы работы электромеханической и электронной стабилизации. Внутри корпуса расположены три тороидальных автотрансформатора, по окружности которых, перемещаются токосъёмные механизмы, состоящие из мотора, ползунка и двойной графической щётки. Когда сетевое напряжение отклоняется от нормы, то процессор даёт команду моторам на перемещение по обмотке автотрансформатора токосъёмного контакта, для понижения или повышения напряжение. Как только сетевое напряжение достигает 145 Вольт в нижней границе и 256 Вольт в верхней границе диапазона (на фазу) начинает работать электронная стабилизация. Классические электромеханические стабилизаторы при достижении предельных значений работы отключаются, а стабилизаторы серии HYBRID продолжают работать, но уже в режиме электронной стабилизации: дополнительные витки автотрансформатора включают и выключают электронные реле. Если фазное напряжение выходит за границы 105 – 280 Вольт, стабилизатор отключится. Когда напряжение войдёт в рабочий диапазон работы, стабилизатор включится автоматически.
Сфера применения Энергия HYBRID 3000/3:
-защита трёхфазных станков и оборудования мощностью до 3000 ВА;
-защита трёхфазной автоматики промышленного оборудования;
-питание качественным напряжением трёхфазных насосов и котлов отопления.
Чтобы стабилизатор проработал долгое время его нельзя часто перегружать, а лучше, чтобы у него был запас по мощности процентов на 20 от номинала. Срок гарантии составляет 1 год, заявленный срок эксплуатации составляет 10 лет.
