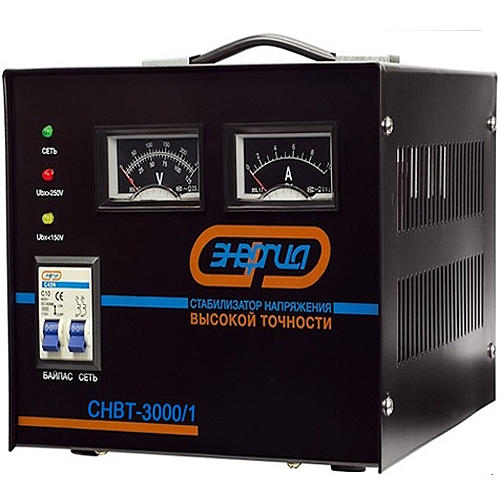

ЭНЕРГИЯ Е0101-0120 стабилизатор Hybrid СНВТ-3000/1
- Характеристики
- Описание
Количество фаз | 1 |
Тип стабилизатора | Гибридный |
Полная мощность, кВА | 3 |
Входное напряжение, В | 220 |
Модель | Hybrid |
Степень защиты | IP20 |
Размеры без упаковки (ШхГхВ), мм | 240 x 316 x 240 |
Гарантия, месяцев | 12 |
Рабочая температура, С | От -5 до 40 |
Страна | Россия |
Напряжение, В | 220 |
Дополнительная информация |
Допускаемая кратковременная перегрузка в течение 10 минут: ≤130% Диапазон входного фазного напряжения: 105 – 280 В Относительная влажность, ≤95% (при 35ºС) Подключение: клеммная колодка Защита от пониженного напряжения: откл. при Uвх. ≤ 105В Реактивный ток холостого хода (не более): 200 мкА/Вт -Входная цепь: Система TN; Частота переменного тока: 50 / 60 Гц Металл обмотки трансформатора: медь Материал корпуса: металлический Защита от повышенного напряжения: откл. при Uвх. ≥ 280В Режим работы: Непрерывный, автоматический Защита от перегрева трансформатора Защита от перегрузки по току: Автоматический выключатель -Выходная цепь: Система IT; Жидкокристаллический дисплей: вольтметр и амперметр Задержка включения выходного напряжения: 6 или 180 секунд Способ охлаждения силовых узлов: Воздушное конвекционное Тип заземления по ПУЭ: Принцип работы: Автотрансформаторный щеточно-контактный сервоприводной комбинированный с релейным Режим обходной цепи «БАЙПАС» Светодиодный индикатор: сеть, повышенное и пониженное напряжение Скорость регулирования в режиме сервопривода (не более): ≤20 В/мс Встроенные средства защиты от косвенного прикосновения: Заземлитель корпуса изделия Коэффициент полезного действия (не менее): 98 % |
Бренд | ЭНЕРГИЯ |
Вес без упаковки, кг | 12.8 |
Уникальная конструкция HYBRID
Инженеры компании Энергия существенно модернизировали электромеханическую систему работы аппарата, была добавлена электронная стабилизация, за счёт работы реле. Они совместили плюсы электромеханического и электронного стабилизатора. Были значительно расширены границы работы от 105 до 280 Вольт. Аппарат функционирует с высокой точностью работы в 3%. Морозостойкие реле и дополнительная заливка лаком силового автотрансформатора позволяет эксплуатировать стабилизатор напряжения ЭНЕРГИЯ HYBRID СНВТ 3000 при температуре от -5 до +40 °C, при влажности воздуха не более 95%. Совмещение двух типов стабилизации позволило сделать регулировку выходного напряжения плавной, без скачков и с широким диапазоном работы.
Как работает ЭНЕРГИЯ HYBRID СНВТ 3000
Технология HYBRID относится к электромеханическому типу стабилизации с дополнительной работой электронных реле. При напряжение в сети от 144 до 256 Вольт работает только электромеханический узел стабилизатора. При таком режиме обеспечивается плавная регулировка с точностью в 3%. Как только напряжение в сети выйдет за пределы 144 – 256В, аппарат не отключится, как сделали бы классические электромеханические устройства других фирм, а начнёт работать электронная релейная стабилизация. Граница работы релейных ключей составляет 105 – 280В. Если напряжение в сети ещё больше ухудшится, то аппарат отключает нагрузку. Автоматическое включение стабилизатора произойдёт при вхождении сетевого напряжения в диапазон 144 – 256 Вольт.
Подключение аппарата
Начиная с модели ЭНЕРГИЯ HYBRID СНВТ 3000, мощностью (2,1-3кВт), аппараты снабжаются клеммной колодкой. Чтобы подключить устройство к сети, нужно завести в соответствующие клеммы медный провод сечением 2.5 мм. Нагрузка подключается также, через клеммы.
Если вы хотите, чтобы стабилизатор подключался в сетевую розетку, вы можете воспользоваться обыкновенным удлинителем. Разрезаете провод между вилкой и розетками, зачищаете концы кабеля и подключаете к клеммам стабилизатора. С одной стороны у вас будет вилка, а с другой группа розеток.
