Рубеж ИВЭПР 24/3,5 2x7-Р источник бесперебойного питания
Код: 0041108
Лягаева Татьяна
+7 (495) 229-45-15 доб. 26
Сереброва Арина
+7 (495) 229-45-15, доб. 17
- Характеристики
- Описание
| Монтаж в стойку 19 дюймов | Нет |
| Емкость, Ач | 7 |
| Модель | ИВЭПР 24/3,5 2x7-Р |
| Сетевой | Нет |
| Бренд | Рубеж |
| Ток выхода, А | 3.5 |
| Страна | Россия |
| Интерфейс | Нет |
| Выходное напряжение, В | 24 |
| Рабочая температура, С | От -10 до 50 |
| Размеры без упаковки (ШхГхВ), мм | 324 х 86 х 184 |
| Степень защиты | IP20 |
| Дополнительная информация |
Время технической готовности источника к работе после включения напряжения питания: не более 10 с Потребление источника в режиме защиты АКБ от глубокого разряда: не более 5 мА Наработка на отказ: не менее 40 000 ч. Напряжение отключения нагрузки от АКБ при защите от глубокого разряда: 20,8 В ±0,5 В Количество батарей: 2 Порог включения индикации «Предварительный разряд АКБ» (оранжевый свет индикатора АКБ): 22,2 ±0,5 В Собственное потребление источника от АКБ в резервном режиме: не более 40 мА Ток заряда АКБ при работе от сети при напряжении на АКБ=24,0 В: 0,35±0,13 А Пульсации выходного напряжения при работе от сети (от пика до пика): не более 90 мВ Средний срок службы: не менее 10 лет |
| Гарантия, месяцев | 24 |
| Вес без упаковки, кг | 2 |

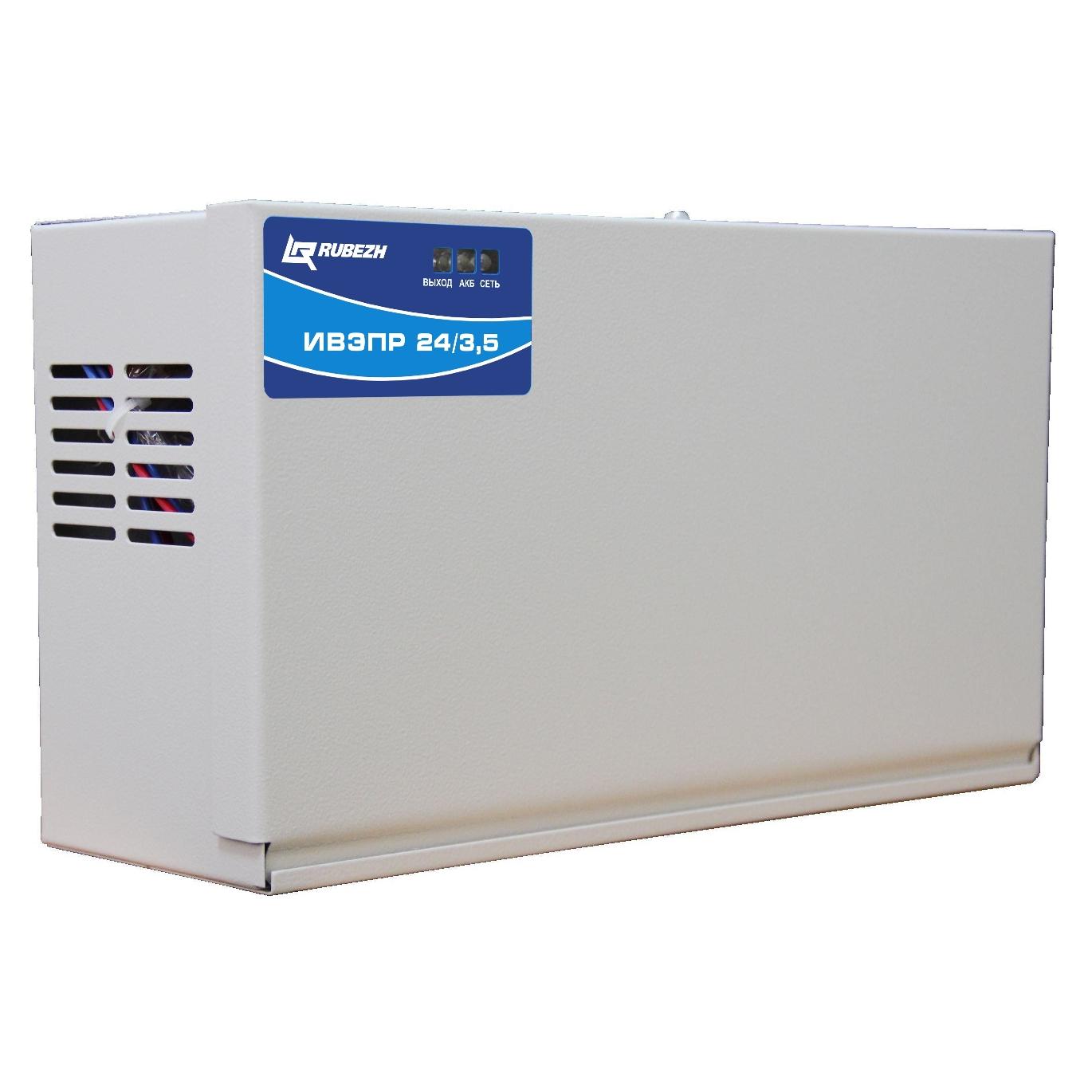

Источник питания резервированный Рубеж ИВЭПР 24/3,5 2x7-Р. Исполнение с установленным реле "сухой контакт". Выходное напряжение 24В, выходной ток 3А (до 4А кратковременное), входное напряжение 130…265В, потребляемая мощность 130Вт, защита от КЗ и разрядки, световая индикация, выход "ОК"(АВАРИЯ), под АКБ 2х12В/7Ач, IP20, рабочая температура -10…+50°С, 324х86х184 мм, металлический корпус.
Исполнение с установленным реле "сухой контакт". Источник питания выполнен в металлическом корпусе с возможностью установки двух 12-вольтовых АКБ (соединяемых последовательно). Отличается высокой надёжностью, широким диапазоном сетевого напряжения 130 В - 265 В, температурным диапазоном от -10 ºС до +50 ºС и пониженным уровнем высокочастотных помех. Источник сертифицирован на соответствие ГОСТ Р 53325-2009.
Преимущества:
В состав схемы ИВЭПР 24/3,5 входит электронный ключ, позволяющий постоянно тестировать наличие и уровень напряжения аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Электронный ключ, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда АКБ. Источник не производит заряд АКБ с напряжением ниже 10 В (каждая), поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации.
Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи.
Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов.
Обеспечивает:
- автоматический заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
- защиту аккумуляторных батарей от глубокого разряда путём отключения АКБ от нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
- электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
- источник имеет встроенную термозащиту, обеспечивающую отключение нагрузки при перегреве элементов источника вследствие длительной работы при повышенной нагрузке и (или) при повышенной температуре окружающей среды.
- защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
- защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде транзисторного ключа с формированием потенциала 27В.
