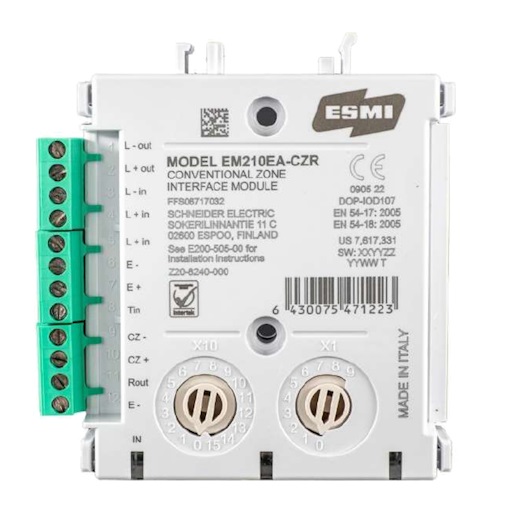

SystemeFS EM210EA-CZR модуль контроля неадресного подшлейфа (EOL резистор)
34 598
Оптовая цена по запросу
Арт.: EM210EA-CZR
Под заказ
Оптовая цена по запросу
Код: 0119382
Под заказ
Кобелев Алексей
+7 (495) 229-45-15 доб. 25
Сереброва Арина
+7 (495) 229-45-15, доб. 17
- Характеристики
- Описание
- Совместимо с моделью
| Модель | EM210EA |
| Входит в систему | Нет |
| Страна | Россия |
| Бренд | SystemeFS |
| Тип модуля | Модуль управления |
| Напряжение, В | 15-28.5 |
| Дополнительная информация |
Максимальное обычное линейное сопротивление: 50 Ом Максимальная нагрузка на зону: 60 мА (внутреннее ограничение) Влажность: от 5 до 95% относительной влажности (без конденсации) Диапазон рабочих температур: от -20 до +60 °C Максимальный ток в режиме ожидания: 2,8 мА для детекторов при напряжении 18 В, 3,8 мА для детекторов при напряжении 24 В Конец линейного резистора: 3,9 кОм, 5% (входит в комплект поставки) Степень защиты: IP44 с использованием M200E–SMB |
| Радиоканальная система | Нет |
SystemeFS EM210EA-CZR модуль контроля неадресного подшлейфа (EOL резистор). Модуль контроля неадресного подшлейфа (EOL резистор) EM210EA-CZR (FFS06717032) используется для подключения зоны обычных устройств к интеллектуальной системе, управляемой с помощью адресуемой панели.
В CZR встроен резистор, что делает его особенно подходящим для подключения к обычной зоне, которая работает во взрывоопасной зоне, требующей искробезопасности (IS). оборудование. Модуль должен подключаться только к панелям управления Schneider Electric с использованием аналоговых адресуемых протоколов связи для мониторинга и управления.
Если в контуре используется искробезопасная система, короткое замыкание на стороне датчика защитного барьера приведет к срабатыванию аварийного сигнала. Только короткое замыкание на стороне модуля защитного барьера выдаст сигнал неисправности. Один трехцветный светодиод указывает на состояние модуля.
В нормальных условиях по команде с панели управления светодиод может мигать зеленым цветом при опросе модуля. В случае срабатывания пожарной сигнализации в обычной зоне светодиод постоянно горит красным по команде с панели. При обнаружении неисправности в обычной зоне зона или напряжение питания зоны падает ниже 12 В, или сигнализируется о неисправности внешнего источника питания, светодиод будет мигать желтым, если он включен на панели управления. При обнаружении короткого замыкания в контуре с любой стороны модуля светодиод переключается на постоянный желтый свет.
Этот модуль не требует технического обслуживания.
