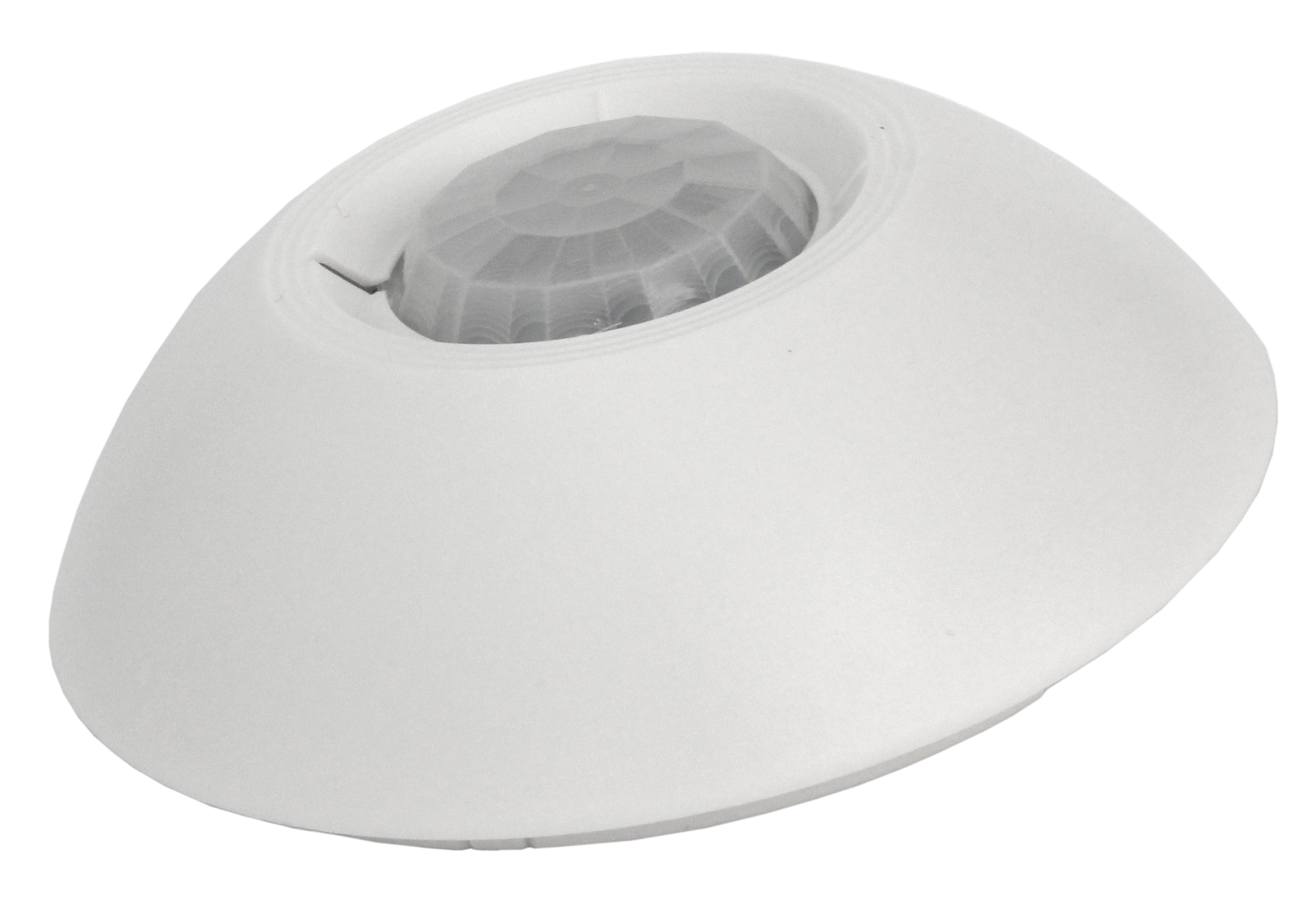

Smartec ST-AD300P датчик движения потолочный
900
Оптовая цена по запросу
Арт.: ST-AD300P
Под заказ
Оптовая цена по запросу
Код: 0112083
Под заказ
Сереброва Арина
+7 (495) 229-45-15, доб. 17
Кобелев Алексей
+7 (495) 229-45-15 доб. 25
- Характеристики
- Описание
| Дополнительная информация |
Диапазон рабочей влажности: 10%–95% Длительность тревоги: 1 с Защита от животных: Да, 11 кг Дистанция обнаружения: 8 м (при высоте монтажа 3,6 м) Датчик вскрытия: НЗ, ОБЩ; до 1А / 30 В (DC) Тревожный выход: НЗ или НР, ОБЩ; до 3 А / 30 В (DC) Угол обнаружения: 360° |
| Модель | ST-AD300 |
| Индикация | Да |
| Бренд | Smartec |
| Область применения | Охранный |
| Тип извещателя | Датчик движения |
| Степень защиты | IP41 |
| Тип подключения | Проводной |
| Страна | Россия |
| Рабочая температура, С | От -10 до 55 |
| Размеры без упаковки (ШхГхВ), мм | 106 x 36 |
| Напряжение, В | 9-16 |
Smartec ST-AD300P датчик движения потолочный. Пассивный ИК-извещатель ST-AD300P может применяться в системах охранной сигнализации частных домов, а также административных или коммерческих объектов и фиксирует нарушителей в зоне диметром до 8 м, под углом обзора 360°. Этот потолочный датчик движения предоставляет возможность выбора 1 из 3 уровней чувствительности, использует СИД индикатор для удобства настройки и эксплуатации, а встроенный детектор вскрытия корпуса предотвращает саботаж системы. Минимизировать число ложных срабатываний позволяют сдвоенный пироэлемент, алгоритм цифровой обработки сигналов и защита от животных. Кроме того, для эффективного обнаружения нарушителей в помещениях, где температура близка к температуре тела человека, этот датчик движения использует алгоритм динамической термокомпенсации.
- Потолочный датчик движения оснащен сдвоенным пироэлементом
- Диаметр зоны обнаружения 8 м
- Угол детектирования по горизонтали 360°
- Игнорирование животных весом до 11 кг
- Три уровня чувствительности
- Цифровой алгоритм обработки сигналов и термокомпенсация
- СИД индикатор
- Диапазон напряжения питания 9–16 В (DC)
- Датчик вскрытия корпуса
Такое устройство, как пассивный датчик движения (потолочный или настенный), используется в системах охранной сигнализации частных домов, а также административных или коммерческих объектов. В этих системах его применяют, в основном, для организации второго рубежа защиты, то есть контроля внутреннего пространства помещений, а в качестве первого рубежа в подобных случаях устанавливаются активные ИК-извещатели или ИК-барьеры, предназначенные для охраны периметра. Также пассивные датчики движения могут быть востребованы в системах «умный дом», где по их сигналу осуществляется управление освещением, вентиляцией, автоматикой ворот и т.д.
Высокие эксплуатационные характеристики
Извещатель движения ST-AD300P имеет диаметр зоны обнаружения 8 м, при высоте установке 3,6 м, а угол детектирования по горизонтали составляет 360°. При этом устройство позволяет выбрать 1 из 3 уровней чувствительности ИК-сенсора, переключение между которыми осуществляется перемычкой на задней части корпуса, и оснащено СИД индикатором для удобства настройки и эксплуатации. Встроенный датчик вскрытия позволяет предотвратить саботаж охранной сигнализации, а широкий диапазон напряжения питания (9–16 В DC) обеспечивает работу извещателя со многими системами. Кроме того, этот потолочный датчик движения имеет компактный корпус, выполненный из негорючих материалов, и способен работать в широком температурном диапазоне от -10°С до +55°С и при влажности до 95%.
Принцип работы ИК-извещателей
Любой пассивный датчик движения, потолочный ST-AD300P или настенный ST-AD010P, работает по принципу определения температуры объекта, которая, как правило, отличается от температуры окружающей среды. Инфракрасное (тепловое) излучение, идущее от нарушителя, улавливается оптической системой − линзой Френеля − и направляется на полупроводниковый пироэлектрический преобразователь. Это вызывает изменение электрического потенциала пироэлемента, которое обрабатывается по специальному алгоритму и при обнаружении нарушителя приводит к включению сигнала тревоги. Чтобы датчик движения не реагировал на нагретые, но неподвижные объекты, линзы «разбивают» его зону чувствительности на несколько отдельных лучей, и устройство срабатывает в том случае, если объект последовательно пересекает несколько из них.
Сдвоенный пироэлемент для исключения ложных срабатываний
Инфракрасный сенсор модели ST-AD300P обеспечивает минимум ложных срабатываний, в том числе, за счет применения сдвоенного (дифференциального) пироэлемента. Реализуя дифференциальный метод детекции, этот потолочный датчик движения отфильтровывает помехи путем наложения друг на друга сигналов от двух пироэлементов и отбрасывания непродублированных колебаний. Данный метод позволяет значительно снизить число ложных тревог, в то время как датчик движения с одиночным пироэлементом в ИК-сенсоре одинаково реагирует на любое изменение температуры, независимо от того, вызвано оно движением человека или включением обогревательного прибора.
Цифровая обработка сигналов и термокомпенсация
После того, как потолочный датчик движения ST-AD300P зафиксирует тепловое излучение с помощью сверхчувствительного сдвоенного пироэлемента, электронный сигнал обрабатывается процессором с использованием современного цифрового алгоритма, что гарантирует высокую точность детекции. Для эффективного обнаружения нарушителей в теплых помещениях, где температура окружающей среды близка к температуре тела человека, этот датчик движения использует алгоритм динамической термокомпенсации. Кроме того, извещатель ST-AD300P не реагирует на движения животных весом до 11 кг, что позволяет избежать ложных срабатываний.
