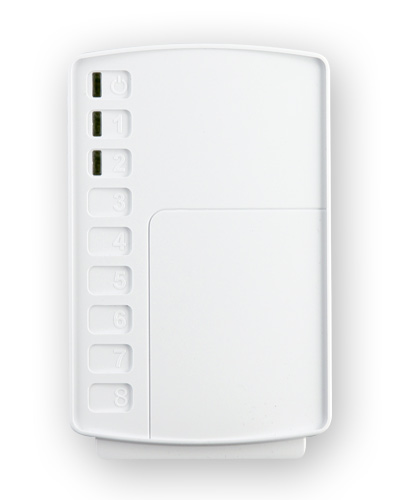

ТЕКО УОО Астра-Y устройство оконечное объектовое
Оптовая цена по запросу
В наличии на складе
- Характеристики
- Описание
- Дополнительные опции
- Совместимо с моделью
Ток потребления, мА | 180 |
Модель | УОО Астра-Y |
Входит в систему | Астра-РИ-М |
Бренд | Теко |
Дополнительная информация |
- напряжение на клеммах ШС в дежурном режиме от 10,5 до 15 В - охранный 500 мс - ток короткого замыкания по ШС, не более 20 мА диапазон частот 433,92± 0,2 % МГц максимальный ток нагрузки выхода типа открытй коллектор ОС 100 мА мощность передающего тракта 10/30/100 мВт Параметры ШС: Сопротивление пожарного ШС в режиме двойной сработки: чувствительность приемного тракта, -105 дБм - "неисправность" более 12 кОм - пожарный 300 мс Время интегрирования ШС: количество частотных каналов, 16 Параметры радиоканала: Сопротивление ШС: - "внимание" от 1,5 до 3 кОм - "нарушение" охранный от 0 до 3 или более 5 кОм - с внешней антенной АШ-433 при мощности 10/100 мВт, 4500/8700 м - "нарушение" от 0 до 1,5 или от 5 до 12 кОм - с штатной штыревой антенной при мощности 10/100 мВт, 2500/3400 м время технической готовности к работе 8 с - "нарушение" пожарный от 1,5 до 3 или от 5 до 12 кОм - "неисправность" пожарный от 0 до 1,5 или более 12 кОм - с внешней антенной АШ-433 на УОП, АН-433 на УОО при мощности 100 мВт, 12400 м максимальное постоянное напряжение нагрузки выхода ОС 70 В длина интерфейсной линии расширения LIN (при R <100 Ом, C< 0,033 мкФ) 200 м дальность радиоканала : максимальный ток нагрузки выходов Relay1, Relay2 100 мА - "норма" от 3 до 5 кОм - ток в ШС для питания извещателей, не более 3 мА - температура от -10 до +50°С максимальное напряжение нагрузки релейных выходов Relay1, Relay2 100 В |
Страна | Россия |
Тип модуля | Модуль связи |
Степень защиты | IP41 |
Комплектация |
Антенна - 1 шт. Винт 2,9х25 - 4 шт. Руководство по эксплуатации - 1 экз. Устройство оконечное объектовое (УОО) ТЕКО УОО Астра-Y - 1 шт. Дюбель 5х25 - 4 шт. |
Напряжение, В | 10-15 |
Радиоканальная система | Да |
Гарантия, месяцев | 66 |
Особенности:
радиус действия радиоканала УОО со штатной антенной до 3400 м в прямой видимости;
радиус действия радиоканала УОО с внешней антенной до 12400 м в прямой видимости;
двухуровневая ретрансляция (начиная с версий ПО 3_0), см. схему ниже.
В зависимости от назначенного при регистрации уровня ретрансляции УОО может выполнять функцию ретранслятора:
- УОО с уровнем «1» – работает напрямую с УОП и может быть ретранслятором первого уровня.
- УОО с уровнем «2» – может работать напрямую с УОП или устанавливать маршрут через УОО-ретранслятор с уровнем «1» и может быть ретранслятором первого или второго уровня.
- УОО с уровнем «3» – не может быть ретранслятором, может устанавливать маршрут к УОП через УОО с уровнем «1» и «2» или работать напрямую с УОП.
- УОО с уровнем ретрансляции «2» и «3» автоматически устанавливают маршрут и при потере связи устанавливают его через другой (резервный) УОО-ретранслятор.
- Уровни и маршруты ретрансляции можно изменить принудительно с ПЦН.
- УОО-ретранслятор передает состояния не более 25-ти УОО без учета УОО-ретрансляторов следующего уровня и не более 30-ти УОО с учетом УОО-ретрансляторов второго уровня и УОО с уровнем «3»;
3 режима работы УОО:
- автономный,
- расширенный,
- радиоудлинитель;
автономный режим - контроль собственных 2-х охранных или пожарных шлейфов сигнализации (ШС);
расширенный режим - совместная работа по линии расширения LIN с ППКОП Астра-712/4, Астра-712/8 проводной системы или с ППКОП Астра-812 беспроводной системы Астра-РИ-М для передачи извещений этих систем на удаленный пост охраны.
Примечание - УОО способен передать информацию о состояниях только первых 16-и разделов ППКОП Астра-812;
режим радиоудлинителя - повтор состояний шлейфов ШС1, ШС2 УОО на релейных выходах Relay1, Relay2 устройства оконечного пультового (УОП). Режим обеспечивается для пары приборов УОО и УОП;
постоянный контроль связи по радиоканалу;
контроль напряжения электропитания;
контроль вскрытия корпуса;
возможность программирования перемычками при отсутствии ПЦН;
возможность использования выносных антенн
Основные данные:
автономный режим работы УОО обеспечивает:
- контроль тока ШС УОО,
- пожарный или охранный алгоритм контроля ШС,
- контроль двойной сработки ШС при пожарном алгоритме,
- взятие на охрану/снятие с охраны внешней кнопкой управления (с фиксацией) или идентификаторами ТМ,
- независимое управление ШС разными ключами ТМ (одним ключом только один ШС),
- регистрацию до 8 идентификаторов ТМ для каждого ШС (всего не более 16),
- задержку на вход/выход от 0 до 255 с,
- включение функции автоперевзятия (4 минуты) ШС охранного типа,
- индикацию состояния входов ШС,
- выдачу извещений:
- по радиоканалу,
- на индикаторы,
- на релейные выходы Relay1, Relay2 с режимом работы "Контрольная лампа",
- на выход типа открытый коллектор ОС с режимом работы "Звуковой",
- интерфейс LIN УОО не используется;
расширенный режим работы УОО обеспечивает:
- передачу информации от объектовых ППКОП Астра-712/4, Астра-712/8, Астра-812 или Астра-812МВ на УОП. ППКОП подключается к УОО по линии расширения LIN,
- контроль напряжения питания УОО и подключенного ППКОП,
- контроль вскрытия корпуса УОО и подключенного ППКОП,
- выдачу извещений по радиоканалу и на индикаторы;
режим работы радиоудлинитель обеспечивает:
- контроль двух ШС охранного типа, круглосуточных,
- выдачу извещений по радиоканалу на УОП и на индикаторы,
- интерфейс УОО не используется;
не требует получения разрешений на применение от органов государственной радиочастотной службы
