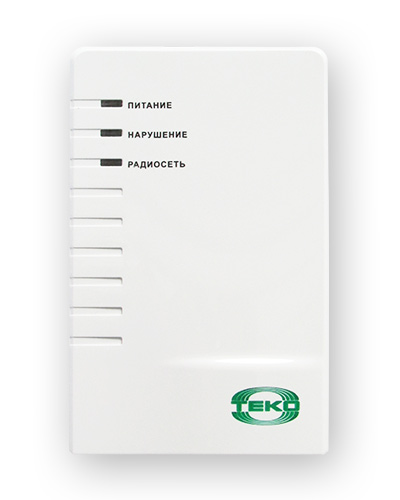

ТЕКО Астра-РИ-М РР радиорасширитель беспроводных зон
Оптовая цена по запросу
Под заказ
- Характеристики
- Описание
- Дополнительные опции
- Совместимо с моделью
Дополнительная информация |
- для КТС 1000 м - литера 1 433, 42 МГц Радиус действия радиоканала на открытой местности, не менее: - для РПД Астра-РИ 2000 м - для РПДК 1000 м - литера 3 434, 42 МГц габаритные размеры 136х86х38 мм Рабочие частоты: - температура от -10 до +55°С длина линии интерфейса RS-485 при условии применения кабеля типов КСВ-0,52/КСПВГ 0,2-0,5/УТП-5 до 1000 м время технической готовности, не более 60 с мощность МРР в режиме передачи, не более 10 мВт Масса, 0,14 кг - для извещателей 300 м - для РТР 1500 м - относительная влажность воздуха без конденсации влаги до 98% при +40°С |
Входит в систему | Астра-РИ-М |
Модель | Астра-РИ-М РР |
Ток потребления, мА | 80/100 |
Степень защиты | IP20 |
Тип модуля | Модуль расширения |
Бренд | Теко |
Радиоканальная система | Да |
Страна | Россия |
Напряжение, В | 10-28 |
Комплектация |
Антенна - 1 шт. Дюбель 5х25 - 4 шт. Винт 2,9х25 - 4 шт. Руководство по эксплуатации - 1 экз. Устройство оконечное объектовое (УОО) ТЕКО УОО Астра-Y - 1 шт. |
Гарантия, месяцев | 66 |
автономная работа:
прием и декодирование извещений от зарегистрированных извещателей системы Астра-РИ-М,
выдача извещений на встроенные релейные выходы и выход открытый коллектор,
выдача в двухпроводный интерфейс RS-485 для подключенных блоков расширения (индикации и реле);
расширитель беспроводных зон в составе системы с центральным ППКОП Астра серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro);
ретранслятор (РТР) сигналов в составе системы Астра-РИ-М для увеличения дальности системы.
Особенности:
2 режима радиоканала, устанавливаемые перемычкой и кнопкой на плате РР либо через программу для компьютера Pconf-RR или ПКМ Астра Pro:
режим 1 обеспечивает работу с радиоканальными извещателями:
выпуска до декабря 2015 года,
выпуска с декабря 2015 года, но со снятой перемычкой Rmod,
Астра-361РК, Астра-3531, Астра-421РК2, Астра-4511РК2, РПД Астра-РИ
режим 2 обеспечивает работу с радиоканальными извещателями с оптимизированным радиоканалом выпуска с декабря 2015 года с установленной перемычкой на вилку Rmod;
3 основных режима работы:
автономный - заводский режим РР, версия программного обеспечения RRa-rim-av2_х,
системный - устанавливается сменой ПО на версию RRs_rim-av1_х с помощью программы для компьютера ПКМ Астра Pro,
ретранслятор (РТР) - режим устанавливается перемычкой и кнопкой на плате РР (и для автономного и для системного);
автономный режим обеспечивает:
регистрацию до 48 радиоустройств системы Астра-РИ-М разных типов,
регистрацию извещателей с помощью кнопки на плате РР либо через программу для компьютера Pconf-RR,
поддержку до 4-х РТР с одним уровнем ретрансляции,
регулировку времени контроля канала связи:
от 2 минут для режима 2,
10/20/40 минут для режима 1 (для радиоизвещателей исп.РК2 поддерживается выбор 5 минут),
смену частотной литеры РР с помощью перемычки и кнопки на плате РР либо через программу Pconf-RR,
программирование 3-х релейных выходов и 1 выхода типа «открытый коллектор» с помощью перемычек и программы Pconf-RR,
поддержка по цифровому интерфейсу RS-485 дополнительных блоков реле Астра-823/824 (общее количество до 6 шт.), блоков индикации Астра-863 исп. А/АР (общее количество 2 шт.),
выбор режима работы выхода ТМ: выдача кода в формате ключа Touch memory (ТМ) или режим переключателя (взят/снят), с помощью программы Pconf-RR,
формирование уникального кода ТМ для каждой кнопки управления брелока РПДК Астра-РИ-М;
системный режим обеспечивает:
работу в качестве расширителя беспроводных зон в составе системы с применением центрального ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro),
подключение до 4-х РР к центральному ППКОП серии Pro,
информационный обмен с ППКОП по интерфейсу RS-485,
регистрацию до 192 радиоустройств системы Астра-РИ-М разных типов (до 48 радиоустройств с применением Астра-712 Pro),
поддержку до 16 РТР (по 4 на каждый РР) с одним уровнем ретрансляции;
режим ретранслятора (РТР) обеспечивает:
ретрансляцию сигналов от 47 радиоустройств разных типов,
смену частотной литеры с помощью перемычки и кнопки на плате РР,
регистрацию извещателей с помощью кнопки на плате РР либо через программу для компьютера;
обеспечивается возможность сохранения и восстановления резервных копий памяти регистрации радиоустройств в РР, РТР через ПК (программы ПКМ Астра-Pro, Pconf-RR)
два входа питания (основной и резервный) по ГОСТ Р 53325;
интерфейс USB для связи с ПК;
не требуется получения разрешений на применение от органов государственной радиочастотной службы;
интеграция со сторонним оборудованием:
Лунь-11 mod.2 (СПИ «Орлан», ООО «Охрана и безопасность»),
МБД-02 (контроллер «Приток-А-КОП», Охранное бюро «Сократ»),
Аларм-12 (АСОС «Алеся», ЗАО НТ «Аларм»).
Основные данные:
Тактика работы выходов РР в заводских настройках:
реле 1 (Relay1) / реле 2 (Relay2) отображают состояние тревоги всех зарегистрированных радиоканальных извещателей по тактике «круглосуточная охрана»:
замкнуты при отсутствии тревожных извещений от радиоканальных извещателей зарегистрированных в память РР,
разомкнуты при получении тревожного извещения;
реле 3 (Relay 3) отображает все неисправности (кроме «Вскрытия») радиоканальных извещателей, зарегистрированных в память РР:
замкнут при отсутствии извещений «Нет Связи», «Блокирование радиоканала», «Неисправность» от извещателей,
разомкнут в случае возникновения данных событий;
выход типа «открытый коллектор» (ОС) отображает состояние корпуса всех радиоканальных извещателей, зарегистрированных в память РР:
включен (замкнут) при отсутствии события «Вскрытие» от извещателей,
выключен (разомкнут) в случае возникновения данного события.
