ТЕКО Астра-863 исп.Б модуль индикаторов
Код: 0048994
Сереброва Арина
+7 (495) 229-45-15, доб. 17
Кобелев Алексей
+7 (495) 229-45-15 доб. 25
- Характеристики
- Описание
- Дополнительные опции
- Совместимо с моделью
| Страна | Россия |
| Модель | Астра-863 исп.Б |
| Степень защиты | IP30 |
| Радиоканальная система | Нет |
| Входит в систему | Астра-Zитадель |
| Бренд | Теко |
| Дополнительная информация |
- напряжение выхода питания 5 В - относительная влажность воздуха без конденсации влаги до 93% при +40°С Масса, не более 0,3 кг - емкость между проводниками, не более 0,033 мкФ - напряжение на клеммах в дежурном режиме, 5 В - сопротивление входа в состоянии "Норма" от 3 до 5 кОм - активное сопротивление, не более 100 Ом - сопротивление входа в состоянии "Нарушение" от 0 до 3 или более 5 кОм - ток короткого замыкания на клеммах Zone, не более 20 мА - время интегрирования входа 300+30 мс - длина, не более 10 м - количество подключаемых расширителей, не более 4 шт. Дальность интерфейса RS-485, не более 1000 м Параметр входа Zone для контроля исправности источников питания: Параметры линии расширения: - температура от -10 до +55°С Дальность интерфейса ТМ, не более 25 м |
| Ток потребления, мА | 150/220 |
| Комплектация |
Модуль индикаторов ТЕКО Астра-863 исп.Б - 1 шт. Руководство по эксплуатации - 1 экз. Винт 2,9х25 - 4 шт. Дюбель 5х25 - 4 шт. Резистор С1-4-0,25 Вт 3,9 кОм±5% - 1 шт. |
| Гарантия, месяцев | 66 |
| Напряжение, В | 10-27 |
| Тип модуля | Блок индикации |

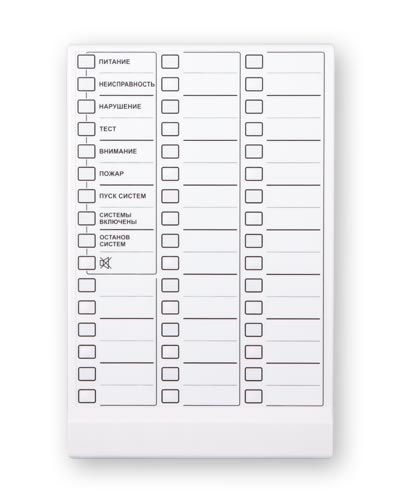

Модуль индикаторов ТЕКО Астра-863 исп.Б:
отображение обобщенного состояния системы с центральным ППКОП Астра серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro) на 8-ми системных светодиодных индикаторах
отображение состояний логических разделов системы на 19 светодиодных индикаторах;
раздельное управление логическими разделами системы с помощью кнопок управления;
принятие со входа ТМ идентификаторов Touch memory и передача в центральное управляющее устройство (ППКОП Астра серии Pro).
Особенности:
Астра-863 исполнение Б - основной блок индикации, работающий под управлением ППКОП Астра серии Pro;
информационный обмен с ППКОП по проводному интерфейсу RS-485;
трехцветная индикация извещений по ГОСТ Р 53325;
звуковое сопровождение извещений;
сброс звукового сигнала кнопкой;
один вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R)) и выход для подключения светодиода считывателя;
19 кнопок раздельного управления разделами с учетом полномочий предварительно вводимого идентификатора ТМ;
два входа питания (основной и резервный) по ГОСТ Р 53325;
один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325;
информационный интерфейс SL для подключения до 4-х дополнительных блоков расширения Астра-863 исп. БР (24 индикатора, 24 кнопки управления);
выход питания для дополнительных блоков расширения Астра-863 исп. БР;
программирование привязок индикаторов и кнопок управления к разделам системы с помощью программного комплекса мониторинга ПКМ Астра Pro
отображение обобщенного состояния системы с центральным ППКОП Астра серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro) на 8-ми системных светодиодных индикаторах
отображение состояний логических разделов системы на 19 светодиодных индикаторах;
раздельное управление логическими разделами системы с помощью кнопок управления;
принятие со входа ТМ идентификаторов Touch memory и передача в центральное управляющее устройство (ППКОП Астра серии Pro).
Особенности:
Астра-863 исполнение Б - основной блок индикации, работающий под управлением ППКОП Астра серии Pro;
информационный обмен с ППКОП по проводному интерфейсу RS-485;
трехцветная индикация извещений по ГОСТ Р 53325;
звуковое сопровождение извещений;
сброс звукового сигнала кнопкой;
один вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R)) и выход для подключения светодиода считывателя;
19 кнопок раздельного управления разделами с учетом полномочий предварительно вводимого идентификатора ТМ;
два входа питания (основной и резервный) по ГОСТ Р 53325;
один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325;
информационный интерфейс SL для подключения до 4-х дополнительных блоков расширения Астра-863 исп. БР (24 индикатора, 24 кнопки управления);
выход питания для дополнительных блоков расширения Астра-863 исп. БР;
программирование привязок индикаторов и кнопок управления к разделам системы с помощью программного комплекса мониторинга ПКМ Астра Pro
|
