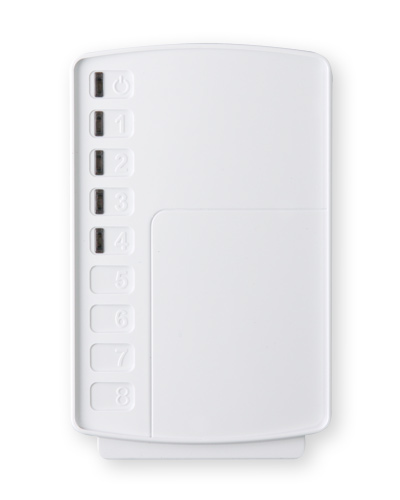

ТЕКО Астра-823 модуль реле
Код: 0048990
Кобелев Алексей
+7 (495) 229-45-15 доб. 25
Сереброва Арина
+7 (495) 229-45-15, доб. 17
- Характеристики
- Описание
- Совместимо с моделью
| Модель | Астра-823 |
| Степень защиты | IP41 |
| Радиоканальная система | Нет |
| Входит в систему | Астра-Zитадель |
| Бренд | Теко |
| Дополнительная информация |
максимальная емкость источников извещений 48 шт. - DC (для выходов К1, К2 с включенным контролем) 30 В дальность проводной линии связи интерфейса RS-485 при условии применения кабеля класса КСПВГ 0,2 1000 м - АС/DC (для выходов К3, К4) 250 В - DC 3 А Габаритные размеры, 120,5 × 79 × 30,5 мм Максимальное коммутируемое напряжение: - AC 3 А - относительная влажность воздуха без конденсации влаги, до 93% при +40°С минимальное коммутируемое напряжение DC для обеспечения режима контроля целостности цепи (для выходов К1, К2), не более 5 В Максимальный коммутируемый ток: Масса, 0,12 кг - АС/DC (для выходов К1, К2 с выключенным контролем) 250 В - температура от -30 до +55°С |
| Страна | Россия |
| Тип модуля | Модуль реле |
| Ток потребления, мА | 220 |
| Напряжение, В | 10.5-15.5 |
| Комплектация |
Модуль реле ТЕКО Астра-823 - 1 шт. Дюбель 5х25 - 4 шт. Винт 2,9 × 25 - 4 шт. Руководство по эксплуатации - 1 экз. |
| Гарантия, месяцев | 66 |
Модуль реле ТЕКО Астра-823:
работа в составе системы с центральным ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro) или автономным радиорасширителем РР Астра-РИ-М;
выдача извещений на релейные выходы (цепи управления) по командам ППКОП или РР;
обеспечение контроля целостности цепей управления с выдачей извещений на центральный ППКОП
Особенности:
4 выхода:
- 2 (К1 и К2) с контролем обрыва и короткого замыкания цепей управления,
- 2 (К3 и К4) без контроля;
при включенной схеме контроля коммутируемых только на замыкание цепей выходов К1 и К2 обеспечивается коммутация напряжения от внешнего источника питания DC 5 - 30 V на выход для питания нагрузки Rн (при замкнутом состоянии выхода обеспечивается выдача напряжения);
при выключенной схеме контроля цепей выходов К1 и К2 обеспечивается коммутация AC/DC напряжений до 250 V;
неконтролируемые выходы К3 и К4 обеспечивают коммутацию AC/DC напряжений до 250 V контактами на переключение;
выходы включаются/выключаются (для К1 и К2) и переключаются (для К3 и К4) управляющим устройством
Основные данные:
цифровой интерфейс стандарта EIA RS-485 для обеспечения проводной связи между блоком реле и управляющим устройством (ППКОП или РР Астра-РИ-М автономным).
Основные технические показатели интерфейса:
- поддержка до 250-ти устройств на линии связи со стороны ППКОП,
- поддержка до 6-ти устройств на линии связи со стороны РР Астра-РИ-М,
- скорость в линии 9,6 кбит/с;
при работе с ППКОП:
- каждому выходу блока присваивается системный номер при настройке ППКОП;
- управление выходом обеспечивается при условии его привязки к логическим разделам;
- поддерживаются 6 стандартных режимов работы выходов по выбору в настройках ППКОП: «ПЦН тревога», «Контрольная лампа», «ПЦН контрольный», «Звуковой», «Тревога», «Исполнительный», «Нарушение»;
- при обрыве и коротком замыкании цепей управления выдается извещение “нарушение”. Адресом источника такого извещения является назначенный системный номер выхода;
- обработка информации о контролируемых цепях обеспечивается в логических разделах ППКОП типа “технологический”,
- программирование выходов производится с помощью программного комплекса мониторинга ПКМ Астра Pro;
при работе с РР Астра-РИ-М автономным:
- каждому выходу блока присваивается системный номер при настройке РР;
- управление выходом обеспечивается при условии его привязки к радиоканальным извещателям системы Астра-РИ-М,
- программирование выходов производится с помощью программы Pconf-RR.
