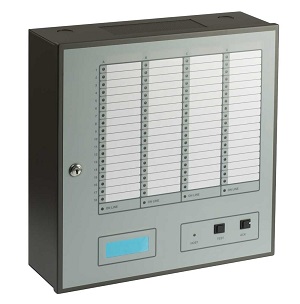

Статусная панель Apollo ASA-72
Код: 0048598
Кобелев Алексей
+7 (495) 229-45-15 доб. 25
Сереброва Арина
+7 (495) 229-45-15, доб. 17
- Характеристики
- Описание
| Страна | США |
| Модель | ASA-72 |
| Входит в систему | Нет |
| Бренд | Apollo |
| Степень защиты | Информация отсутствует |
| Дополнительная информация |
4 светодиода для индикации наличия связи с контроллером для каждой панели охранной сигнализации AIO-8/16/168 72 трехцветных светодиода Интерфейс RS-485 Локальное подтверждение поступающих сигналов Датчик сбоя питания Датчик вскрытия корпуса Отображение сигналов тревоги, неисправности, под принуждением, отсутствия тревоги |
| Тип модуля | Блок индикации |
| Комплектация | Статусная панель Apollo ASA-72 - 1 шт. |
| Радиоканальная система | Нет |
| Ток потребления, мА | 0.1 |
| Напряжение, В | 230 |
| Гарантия, месяцев | Информация отсутствует |
Основным назначением ASA-72 является отображение состояния системы охранной сигнализации (ОС) и системы контроля и управления доступом (СКУД), построенной на основе оборудования APOLLO(США).
Поскольку ASA-72 управляется и работает напрямую с центральными контроллерам AAN-100, AAN-32S или AAN-32N, она будет функционировать даже при нарушении связи с управляющими компьютерами. Панель ASA-72 не замена компьютера, а скорее дополнение к нему, она позволяет визуализировать для охранника состояние интегрированной системы безопасности при переходе в автономный режим работы. Она может также работать как дополнительное (дублирующее) средство индикации параллельно с компьютерными терминалами.
Визуализация состояния ИСБ
ASA-72 может отображать следующие состояния охранных модулей: тревога, неисправность, нормальное состояние, а также состояние системы контроля доступа: вход разрешен/запрещен, вход под принуждением, наличие или отсутствие связи с контроллером, взлом двери, удержание двери открытой и тревога на дополнительном входе. Обычно панель ASA-72 используется для отображения состояния 72 охраняемых зон на охранных панелях AIO-168 и AIO-16, подключенных к центральным контроллерам AAN-100, AAN-32S или AAN-32N.
Светодиодная индикация
Трехцветный светодиод для каждой зоны загорается красным светом при поступлении сигнала тревоги, желтым при технической неисправности и зеленым при нормальном функционировании шлейфа (нет тревоги). Все светодиоды расположены в 4 ряда (A,B,C,D) по 19 в каждом ряду. Светодиоды с 1 по 18 ряд – трехцветные, статусные, а 19-го ряды – зеленые, индицируют состояние связи панели. Пользователь может написать название контролируемой зоны на специальной табличке, находящейся рядом с соответствующим светодиодом.
Подтверждение тревоги
Панель ASA-72 имеет встроенный динамик для подачи звукового сигнала для привлечения внимания охраны в случае возникновения тревоги. Для подтверждения факта реагирования охраны на полученную тревогу, на передней панели есть специальная кнопка подтверждения тревоги (ACK). Возможно два варианта подключения кнопки подтверждения (ACK), которые пользователь может сделать дополнительно с помощью внешнего кнопочного переключателя:
“Автоподтверждение”. Подключение по данной схеме предоставляет возможность с помощью внешнего кнопочного переключателя активизировать режим автоподтверждения, а не от кнопки ACK, тем самым обеспечивая постоянное подтверждение сообщений.
“Блокировка / разрешение” подтверждения. Подключение по данной схеме предоставляет возможность с помощью внешнего кнопочного переключателя активизировать кнопку ACK.
Подключение к центральным контроллерам
ASA-72 имеет встроенный RS-485 интерфейс для подключения к центральным контроллерам AAN-100, AAN-32S или AAN-32N. Один контроллер АAN-100 поддерживает до четырех панелей состояния ASA-72.
Поскольку ASA-72 управляется и работает напрямую с центральными контроллерам AAN-100, AAN-32S или AAN-32N, она будет функционировать даже при нарушении связи с управляющими компьютерами. Панель ASA-72 не замена компьютера, а скорее дополнение к нему, она позволяет визуализировать для охранника состояние интегрированной системы безопасности при переходе в автономный режим работы. Она может также работать как дополнительное (дублирующее) средство индикации параллельно с компьютерными терминалами.
Визуализация состояния ИСБ
ASA-72 может отображать следующие состояния охранных модулей: тревога, неисправность, нормальное состояние, а также состояние системы контроля доступа: вход разрешен/запрещен, вход под принуждением, наличие или отсутствие связи с контроллером, взлом двери, удержание двери открытой и тревога на дополнительном входе. Обычно панель ASA-72 используется для отображения состояния 72 охраняемых зон на охранных панелях AIO-168 и AIO-16, подключенных к центральным контроллерам AAN-100, AAN-32S или AAN-32N.
Светодиодная индикация
Трехцветный светодиод для каждой зоны загорается красным светом при поступлении сигнала тревоги, желтым при технической неисправности и зеленым при нормальном функционировании шлейфа (нет тревоги). Все светодиоды расположены в 4 ряда (A,B,C,D) по 19 в каждом ряду. Светодиоды с 1 по 18 ряд – трехцветные, статусные, а 19-го ряды – зеленые, индицируют состояние связи панели. Пользователь может написать название контролируемой зоны на специальной табличке, находящейся рядом с соответствующим светодиодом.
Подтверждение тревоги
Панель ASA-72 имеет встроенный динамик для подачи звукового сигнала для привлечения внимания охраны в случае возникновения тревоги. Для подтверждения факта реагирования охраны на полученную тревогу, на передней панели есть специальная кнопка подтверждения тревоги (ACK). Возможно два варианта подключения кнопки подтверждения (ACK), которые пользователь может сделать дополнительно с помощью внешнего кнопочного переключателя:
“Автоподтверждение”. Подключение по данной схеме предоставляет возможность с помощью внешнего кнопочного переключателя активизировать режим автоподтверждения, а не от кнопки ACK, тем самым обеспечивая постоянное подтверждение сообщений.
“Блокировка / разрешение” подтверждения. Подключение по данной схеме предоставляет возможность с помощью внешнего кнопочного переключателя активизировать кнопку ACK.
Подключение к центральным контроллерам
ASA-72 имеет встроенный RS-485 интерфейс для подключения к центральным контроллерам AAN-100, AAN-32S или AAN-32N. Один контроллер АAN-100 поддерживает до четырех панелей состояния ASA-72.
