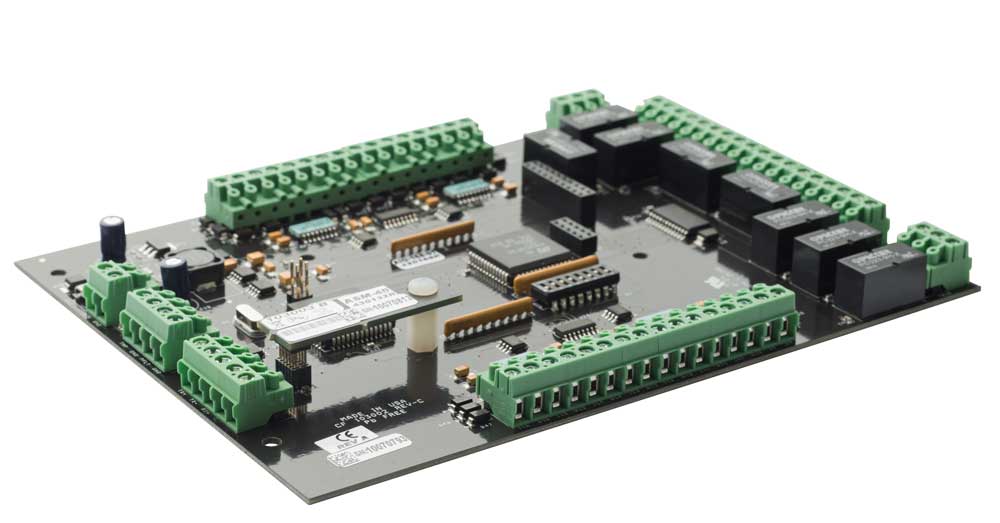

Apollo AIO-168 панель охранной сигнализации
Под заказ
- Характеристики
- Описание
- Совместимо с моделью
Тип устройства | Контрольные панели |
Страна | США |
Модель | AIO-168 |
Входит в систему | Нет |
Степень защиты | Информация отсутствует |
Бренд | Apollo |
Модуль GSM | Нет |
Размеры без упаковки (ШхГхВ), мм | 190 х 140 x 25 |
Напряжение, В | 12-24 |
Область применения | Охранный |
Радиоканальная система | Нет |
Рабочая температура, С | От 0 до 70 |
Кнопка Touch Memori | Нет |
Дополнительная информация |
Flash-память 2 светодиода для диагностики функционирования 16 охранных входов, контролирующих целостность шлейфов Съемные модули интерфейсов RS-232 и RS-485 Технология поверхностного монтажа 8 релейных выходов Возможность дублирования связи с контроллером при использовании APX-2 Вход для датчика сбоя в питании Задание конфигурации DIP-переключателями Вход для датчика вскрытия корпуса |
Гарантия, месяцев | Информация отсутствует |
Комплектация | Панель охранной сигнализации Apollo AIO-168 - 1 шт |
Количество шлейфов | 16 |
Панель охранной сигнализации (охранный интерфейсный модуль) AIO-168 предназначена для выполнения охранных функций в составе интегрированной системы безопасности на основе оборудования компании APOLLO (США). Охранная панель AIO-168 осуществляет контроль за состоянием 16 тревожных входов (шлейфов) и управление 8 встроенными релейными выходами. Установив соответствующий DIP-переключатель, можно перейти в режим резистивного контроля целостности шлейфов, при этом отслеживаются следующие состояния шлейфов: нет тревоги, тревога, и нарушение линии связи (обрыв, короткое замыкание). AIO-168 также контролирует состояние датчиков вскрытия корпуса и сбой основного питания.
Подключение охранных шлейфов
Состояние каждого охраняемого шлейфа опрашивается до 240 раз в секунду. Производится фильтрация данных для подавления помех и предотвращения ложных срабатываний.
Входы могут работать в двух режимах, в зависимости от конфигурации:
- При отключенной функции контроля целостности подводящих линий, нормально закрытые входные контакты находятся в замкнутом состоянии (сопротивление близкое к 0 Ом), когда тревога на входе отсутствует, и в разомкнутом состоянии (сопротивление близкое к бесконечности) в случае возникновения тревоги.
- В режиме контроля целостности нормально закрытые входные контакты имеют сопротивление равное, приблизительно, 300 Ом в состоянии «на охране» и 10 кОм при срабатывании. Во многих случаях существует возможность установить согласующие резисторы внутри корпуса охранных датчиков.
Использование встроенных релейных выходов
Реле на плате AIO-168 могут работать в двух различных режимах:
- Стандартный режим (включено/выключено) – реле управляет центральный контроллер серии AAN. В этом случае, функционирование реле зависит от связи с контроллером. Если связь с контроллером будет потеряна, то реле вернутся в исходное положение из любого состояния, в котором они могли находиться.
- Режим "Локальная связь" – реле управляются встроенной логикой охранной панели, позволяющей переключить реле при изменении состояния одного или более входов (на этой панели). Эта функция не требует связи с контроллером после того, как в контроллере с компьютера была успешно запрограммирована конфигурацию.
Работа с центральными контроллерами
При наличии связи с центральным контроллером AAN-100, AAN-32S или AAN-32N, изменение состояния охраняемых входов немедленно передается в контроллер при очередном опросе модуля и может быть отражено на управляющих компьютерах с установленными программными комплексами APACS 3000 и LyriX. В состав AIO-168 входят съемные модули интерфейса RS-485 (ASM-48) или Ethernet (ENI-100) для связи с центральными контроллерами или со считывателем AP-550. Адрес модуля и скорость обмена устанавливаются DIP-переключателями, расположенными на плате. Программа, в соответствии с которой работает AIO-168, хранится в перепрограммируемой FLASH-памяти. Поэтому, если необходимо переустановить или обновить внутреннее программное обеспечение (прошивку), не потребуется замена микросхем. Новая прошивка может быть загружена с ведущего устройства с помощью ПК APACS 3000 или ПК LyriX.
Режим автономной работы
При нарушении связи с центральным контроллером панель AIO-168 в состоянии хранить до 100 событий охранной системы в собственной памяти и после восстановления связи эти данные передаются в контроллер. При этом запоминается, по крайней мере, одно тревожное сообщение с каждого охранного шлейфа, произошедшее после потери связи с ведущим контроллером. Все сохраненные события содержат следующую информацию:
- Время события
- Номер охранного шлейфа (1-16)
- Новое состояние шлейфа
- Предыдущее состояние шлейфа
Данная память, как и часы реального времени, обеспечиваются резервным питанием (до 5 дней) на случай пропадания основного питания модуля. Резервное питание реализовано на специальной схеме с конденсатором. Замена батарей никогда не потребуется.
Панель AIO-168 поддерживает следующие команды от контроллера:
- Запрос идентификации устройства
- Установка даты и времени
- Добавление, удаление временной зоны
- Добавление, удаление дат праздников
- Конфигурирование охраняемых зон
- Установка продолжительности времени включения реле
- Конфигурирование связей с релейными модулями
- Запрос отчёта о статусе
- Установка/сброс выходных реле
- Установка задержки на вход и на выход
- Установка маскирующей временной зоны
- Установка временных зон для релейных выходов
- Передача сохраненных событий
Панель AIO-168 передает в контроллер:
- Адрес устройства
- Отчет о состоянии охранных шлейфов
- Отчет о сохраненных событиях
- Тип неисправности
Условия срабатывания релейных выходов
Каждое выходное реле может управляться комбинацией из двадцати одного условия:
- Тревога на охраняемом входе 1-16
- Сбой по питанию
- Вскрытие корпуса
- Нарушение целостности какого-либо шлейфа
- Потеря связи с контроллером
- Срабатывание по временной зоне
Каждое из вышеперечисленных условий может инициировать включение одного или нескольких релейных выходов. Разные временные зоны могут быть заданы для каждого релейного выхода.
