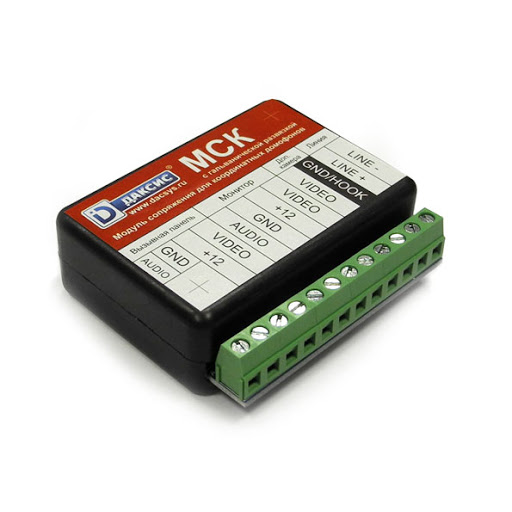

CTV МСК модуль сопряжения с гальванической развязкой

CTV МСК модуль сопряжения с гальванической развязкой. Модуль сопряжения индивидуального видеодомофона с многоквартирным координатным домофоном (Визит, Цифрал, Элтис и т.п.). Модуль сопряжения индивидуального видеодомофона с общеподъездным многоквартирным домофоном (далее - модуль сопряжения) предназначен для подключения индивидуального видеодомофона к линии связи общеподъездного домофона с координатной системой адресации абонентов (Визит, Цифрал, Элтис), для приема вызовов от него и открывания подъездной двери с помощью стандартных функций видеодомофона. Совместимость координатных домофонов других производителей возможна, но не гарантируется. Помимо линии аудиодомофона с помощью модуля сопряжения можно подключить четырехпроводную вызывную видео-панель (для установки на этаж) и видеосигнал от подъездной видеокамеры. Внимание: Допустимый уровень нагрузки линии видеосигнала от подъездной видеокамеры необходимо уточнить у специалистов обслуживающей организации. В случае недостаточной нагрузочной способности линии может потребоваться дополнительный этажный видеоусилитель. Изменения в версии 3h: 1.Теперь модуль сопряжения МСК можно подключать двумя способами, через клемы и с помощью шлейфа, для этого внутри корпуса добавлен разъем типа IDC-16. 2.При первом подключении модуля после монтажа, требуется или подождать 30сек, или включить просмотр видео на мониторе, для приведения схемы модуля сопряжения МСК в рабочее состояние. 3.Для видеодомофонов, оснащенных сервисным выходом сигнала положения трубки (HOOK), начиная с версии 2d плат модуля сопряжения, предусмотрена схема отключения автоподнятия трубки.

Модель                                            Совместимость
CTV-DP400, CTV-M400                    Совместим
CTV-DP700, CTV-M700                    Совместим
CTV-DP401                                        Совместим
CTV-DP701                                        Совместим
CTV-DP1400M, CTV-M1400            Совместим
CTV-DP1700M, CTV-M1700M        Совместим
CTV-DP2400MD, CTV-M2400MD    Совместим
CTV-DP2700TM, CTV-M2700TM    Совместим
CTV-DP2700MD, CTV-M2700MD    Совместим
CTV-DP2700IP                                Совместим
CTV-DP3700, CTV-M3700                Совместим
CTV-DP3110, CTV-M3110                Совместим

CTV-M4101AHD, DP4101AHD (прошивка 2.3.1RW)                                          Совместим
CTV-M4700AHD (прошивка К7170927КЕ44_25)                                                  Совместим
CTV-M4103AHD (прошивка T10171028RT08_25)                                              Совместим
CTV-M2701, CTV-DP2701 (прошивка версии 2.1.0.7 от 2017-12-16)                  Совместим
CTV-M2702MD, CTV-DP2702MD (прошивка версии 2.1.0.7 от 2018-01-10)      Совместим
CTV-M3701, CTV-DP3701 (прошивка версии 2.1.0.7 от 2018-01-02)                  Совместим
