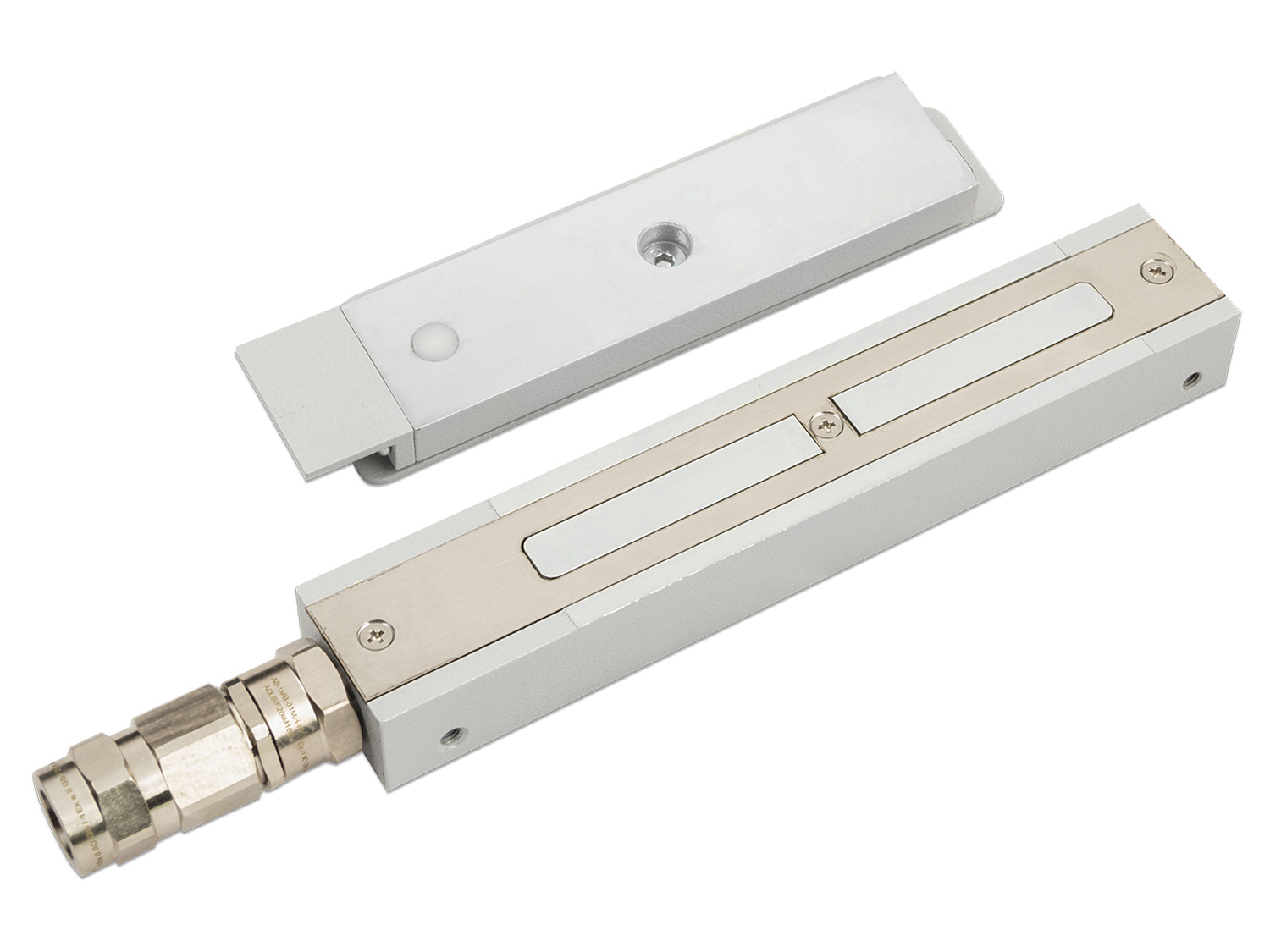

Aler AL-FM-S01-G24B электромагнитный замок взрывозащищенный

Aler AL-FM-S01-G24B электромагнитный замок взрывозащищенный. Электромагнитный взрывозащищенный замок AL-FM-S01 разработан на смену замкам MAL-FL и MAL-FE. Замок с встроенным магнитоконтактным датчиком положения (герконом) предназначен для применения в подземных выработках шахт и рудников и их наземных строениях, в помещениях и наружных установках, опасных по газу и пыли взрывоопасных зон классов 1, 21, 2 и 22 (зон В-Iа, В-Iб, В-Iг и В-IIа по ПУЭ гл.7.3) согласно требованиям ГОСТ IEC 60079-14-2011, ГОСТ IEC 61241-14-2011, отраслевым Правилам безопасности, а также согласно специальным условиям безопасного применения (знак «Х» в маркировке взрывозащиты).

Замок предназначен для применения в системах контроля доступа, системах пожарной и охранно-пожарной сигнализации, в системах безопасности объектов в качестве управляемого исполнительного запирающего устройства. Класс устойчивости к взлому U3 по ГОСТ Р 52582-2006.

Замок может устанавливаться в подземных выработках шахт и рудников и их наземных строениях, во взрывоопасных газовых средах, в помещениях и на открытом воздухе, на уличных дверях и калитках.

Изделие выпускается в трех вариантах:

- вариант «H» - с устройством контроля состояния замка на основе датчика Холла, климатическое исполнение У1, условия эксплуатации при температурах от минус 40 до 50ºС и относительной влажности 98% при 25 °С;
- вариант «G» - с магнитоконтактным датчиком положения (герконом), климатическое исполнение О1, условия эксплуатации при температурах от минус 60 до 50ºС и относительной влажности 98% при 25 °С;
- вариант без датчиков, климатическое исполнение О1, условия эксплуатации при температурах от минус 60 до 50ºС и относительной влажности 98% при 25 °С.

Изделие выпускается в следующих вариантах:

- с маркировкой взрывозащиты РВ Ex mb I Mb X / 1Ex mb IIC T5 Gb X / Ex mb IIIC T80°C Db X для изделий, предназначенных для применения в подземных выработках шахт и их наземных строениях, опасных по рудничному газу и (или) пыли, во взрывоопасных газовых средах (категория смеси –II по газу), во взрывоопасных пылевых средах (категория смеси – III по пыли);
- с маркировкой взрывозащиты 1Ex mb IIC T5 Gb X / Ex mb IIIC T80°C Db X для изделий, предназначенных для применения во взрывоопасных газовых средах (категория смеси –II по газу), а также во взрывоопасных пылевых средах (категория смеси – III по пыли).

Замок соответствует требованиям к конструкции согласно ГОСТ Р МЭК 60079-0-2011. По степени защиты оболочки от попадания внешних твердых тел и воды изделие соответствует классу IP67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током изделие соответствует классу I ГОСТ 12.2.007.0-75, при условии подключения к источнику питания с гальванической развязкой выходных цепей от входного сетевого напряжения.

Напряжение электропитания изделия 12 или 24В постоянного тока.
Замок AL-FM-S01 изготавливается с присоединенным кабелем с использованием взрывозащищенного кабельного ввода.
Рекомендуется использовать совместно с AL-DV-01.
