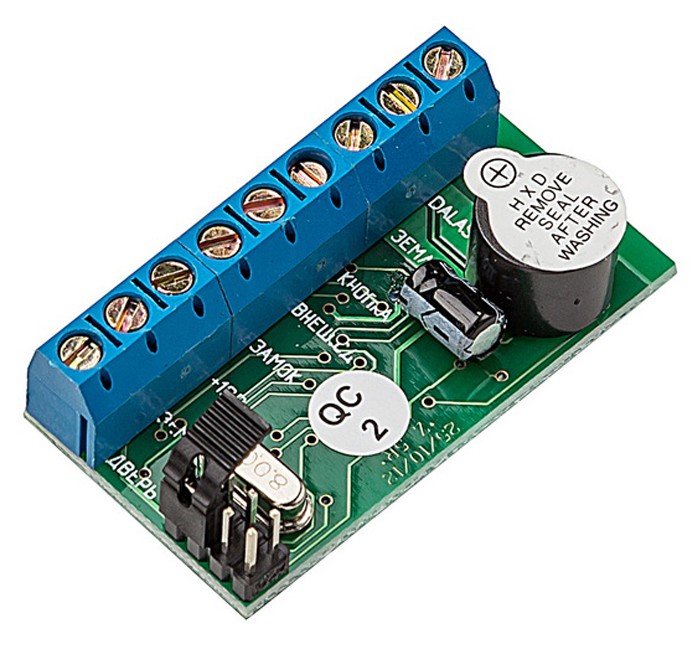

IronLogic Z-5R автономный контроллер без корпуса

833
Оптовая цена по запросу
RUB
Код: 0042182
Арт.: Z-5R без корпуса
В наличии на складе
  • Характеристики
  • Описание
Модель Z-5R
Интерфейс связи Touch Memory
Бренд IronLogic
Количество связанных устройств Подключаемых считывателей - 1
Подключаемых замков - 1
Дополнительная информация Вес: 0.1 кг
Длительность открытия: 0-220 сек
Рабочая влажность: не выше 90% без конденсации
Потребляемый ток, макс: 20 мА
Емкость памяти Ключей/карт - 1364
Рабочая температура, С От -40 до 50
Формат Em-Marine
Страна Россия
Напряжение, В 8-18
Автономный/сетевой Автономный
Количество пользователей 1364
Размеры без упаковки (ШхГхВ), мм 45 х 25 х 14
IronLogic Z-5R автономный контроллер без корпуса. Контроллер Z-5R (без корпуса) предназначен для использования в системах контроля и управления доступом (СКУД) в качестве автономного контроллера для управления электромагнитными и электромеханическими замками при подключении к контроллеру контактора ключей Dallas Touch Memory (ключи DS1990A) или бесконтактного считывателя proximity-карт, эмулирующего протокол iButton (Dallas Touch Memory). Работает с ключами Touch Memory DS1990А и с RFID картами / брелками.
Габариты изделия позволяют устанавливать его, как и внутри замка, так и отдельно.

Контроллер Z-5R позволяет подключить следующее оборудование:
• 1  Датчик открытой двери
• 2  Блок питания
• 3  Электромагнитный/электромеханический замок
• 4  Внешний светодиод
• 5  Кнопка открывания замка
• 6  Внешний зуммер
• 7  Считыватель Matrix-II

Особенности работы контроллера Z-5R
1. Контроллер может работать как с контактными идентификаторами DS1990A - ключами, так и с бесконтактными идентификаторами различных стандартов - картами. Для работы с ключами DS1990A к контроллеру следует подключить контактор, при использовании карт - считыватель соответствующего используемым картам стандарта (EM-Marine, Mifare и т.п.). Считыватели карт для передачи кода контроллеру должны использовать протокол iButton, эмулируя ключ DS1990A. Учитывая, что бесконтактные системы практически вытеснили контактные, работа контроллера будет описываться в связке со считывателем Matrix II, подключенным по протоколу iButton, что практически полностью соответствует работе с контактором.

2. Действия СКУД определяются наличием или отсутствием номера считанной карты в памяти контроллера, а также присвоенным при записи в память статусом этой карты. Вместо термина “номер карты” часто употребляют термин “ключ”. Поэтому в дальнейшем используемые при описании термины “карта” и “ключ” (например, поднести “карту” или поднести “ключ”) - равнозначны. Список карт (ключей) с указанием их статуса называется базой данных СКУД.

3. Для работы с контроллером Z-5R каждой новой proximity-карте следует задать её статус (определить права владельца карты). Статус карты задаётся в режиме программирования при первом поднесении карты к считывателю, подключенному к контроллеру. Для изменения статуса карты необходимо сначала удалить карту из памяти контроллера, а потом записать её вновь с присвоением требуемого статуса. Следует иметь ввиду, что удаление мастер- карты возможно только при стирании или перезаписи всей памяти контроллера, т.е. при стирании базы данных СКУД.

Возможные варианты статуса:
- мастер-карта - предназначена только для программирования контроллера Z-5R и не предназначена для прохода;
- простая карта (карта доступа) - предназначена для прохода через точку доступа (кроме режима “Блокировка”);
- блокирующая карта - предназначена для прохода через точку доступа (в том числе в режиме “Блокировка”), а также для включения/выключения режима “Блокировка”. Блокирующие карты открывают замок в момент убирания карты от считывателя.

4. По умолчанию память контроллера Z-5R пуста. Для управления его работой необходимо прежде всего записать в память контроллера информацию о мастер-карте, с помощью которой будет происходить программирование устройства.

Режимы работы СКУД с изделием Z-5R:
Штатный режим
Разрешен проход по простым и блокирующим картам;

Режим “Блокировка”
Разрешен проход по блокирующим картам и запрещён проход по простым картам. Включается и выключается с помощью блокирующей карты. Удобен в случаях, когда, например, необходимо временно ограничить круг лиц, имеющих право доступа в помещение;

Режим “Accept”
Разрешен проход по простым, блокирующим и любым новым картам с автоматической записью всех новых карт в память с присвоением статуса “простая”. Таким образом, через некоторое время контроллер сформирует новую базу данных;

Режим “Триггер”
Реализует логику работы обычного замка. Каждое поднесение карточки приводит к устойчивому изменению состояния силового ключа и, соответственно, замка на противоположное. При этом при замыкании силового ключа выдаётся один короткий звуковой сигнал, при размыкании - четыре коротких звуковых сигнала. Режим рассчитан на работу с электромагнитными замками, однако можно использовать и другие запорные устройства. При этом следует учитывать, что запорные устройства, не предполагающие длительное включение, например, электромеханические замки, могут в этом режиме выйти из строя.
