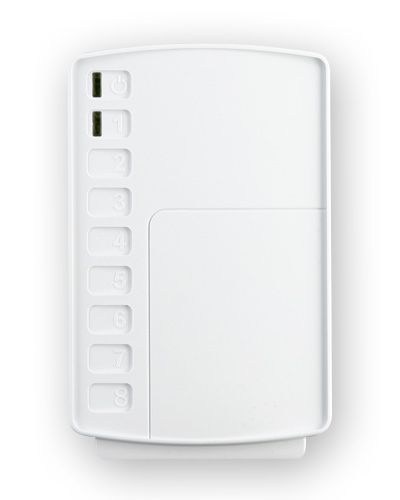

ТЕКО Астра-824 модуль реле
2 302
Оптовая цена по запросу
Арт.: Астра-824
Под заказ
Оптовая цена по запросу
Код: 0048991
Под заказ
Сереброва Арина
+7 (495) 229-45-15, доб. 17
Кобелев Алексей
+7 (495) 229-45-15 доб. 25
- Характеристики
- Описание
- Совместимо с моделью
| Входит в систему | Астра-РИ-М |
| Степень защиты | IP41 |
| Бренд | Теко |
| Тип модуля | Модуль реле |
| Дополнительная информация |
максимальное коммутируемое напряжение 100 В Габаритные размеры, 120,5 × 79 × 30,5 мм дальность проводной линии связи интерфейса RS-485 при условии применения кабеля класса КСПВГ 0,2 1000 м - относительная влажность воздуха без конденсации влаги, до 93% при +40°С - температура от -30 до +55°С максимальный коммутируемый ток 0,1 А Масса, 0,11 кг |
| Гарантия, месяцев | 66 |
| Страна | Россия |
| Комплектация |
Винт 2,9 × 25 - 4 шт. Модуль реле ТЕКО Астра-824 - 1 шт. Дюбель 5х25 - 4 шт. Руководство по эксплуатации - 1 экз. |
| Радиоканальная система | Нет |
| Ток потребления, мА | 100 |
| Напряжение, В | 10-27 |
| Модель | Астра-824 |
Модуль реле ТЕКО Астра-824:
работа в составе системы с центральным ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro)* или автономным радиорасширителем РР Астра-РИ-М;
выдача извещений на релейные выходы (цепи управления) по командам ППКОП или РР.
Особенности:
8 сигнальных реле с группами контактов на размыкание;
выходы управляются по тактикам типовых режимов, выбираемых при настройке центрального управляющего устройства;
два светодиодных индикатора:
состояния основного и резервного питания,
состояние связи с центральным управляющим устройством с учетом собственного вскрытия.
Основные данные:
цифровой интерфейс стандарта EIA RS-485 для обеспечения проводной связи между блоком реле и управляющим устройством (ППКОП* или РР Астра-РИ-М автономным).
Основные технические показатели интерфейса:
- поддержка до 250-ти устройств на линии связи со стороны ППКОП*,
- поддержка до 6-ти устройств на линии связи со стороны РР Астра-РИ-М,
- скорость в линии 9,6 кбит/с;
при работе с ППКОП*:
- каждому выходу блока присваивается системный номер при настройке ППКОП;
- управление выходом обеспечивается при условии его привязки к логическим разделам;
- поддерживаются 6 стандартных режимов работы выходов по выбору в настройках ППКОП: «ПЦН тревога», «Контрольная лампа», «ПЦН контрольный», «Звуковой», «Тревога», «Исполнительный», «Нарушение»;
- при обрыве и коротком замыкании цепей управления выдается извещение “нарушение”. Адресом источника такого извещения является назначенный системный номер выхода;
- обработка информации о контролируемых цепях обеспечивается в логических разделах ППКОП типа “технологический”,
- программирование выходов производится с помощью программного комплекса мониторинга ПКМ Астра Pro*;
при работе с РР Астра-РИ-М автономным:
- каждому выходу блока присваивается системный номер при настройке РР;
- управление выходом обеспечивается при условии его привязки к радиоканальным извещателям системы Астра-РИ-М,
- программирование выходов производится с помощью программы Pconf-RR.
