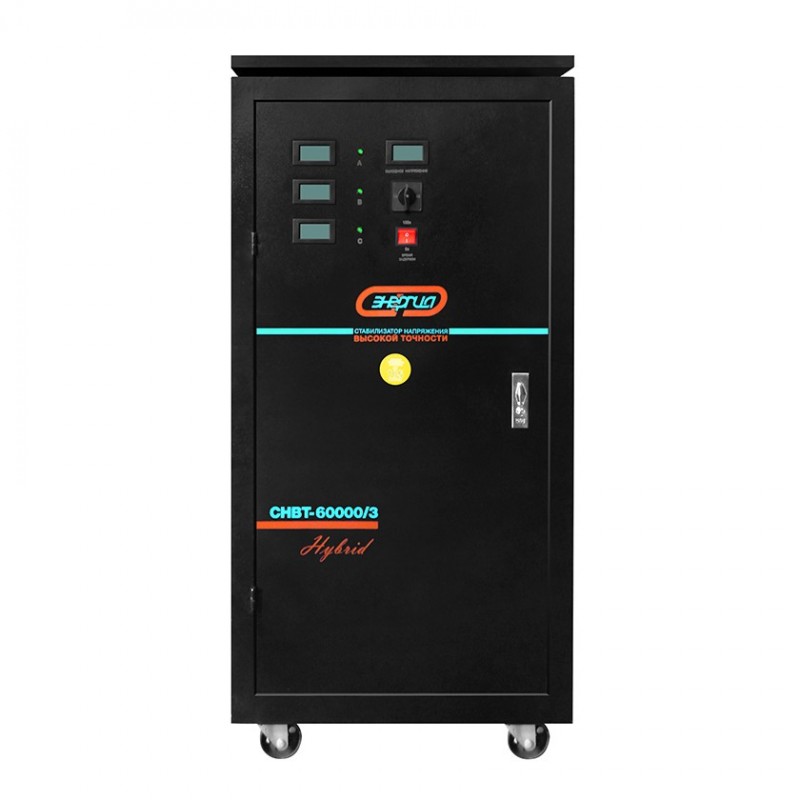

ЭНЕРГИЯ Е0101-0127 стабилизатор Hybrid СНВТ-60 000/3
- Характеристики
- Описание
Входное напряжение, В | 220 |
Размеры без упаковки (ШхГхВ), мм | 565 x 788 x 1190 |
Напряжение, В | 220 |
Рабочая температура, С | От -5 до 40 |
Тип стабилизатора | Гибридный |
Бренд | ЭНЕРГИЯ |
Полная мощность, кВА | 60 |
Количество фаз | 3 |
Модель | Hybrid |
Страна | Россия |
Гарантия, месяцев | 12 |
Степень защиты | IP20 |
Дополнительная информация |
Допускаемая кратковременная перегрузка в течение 10 минут: ≤130% Встроенные средства защиты от косвенного прикосновения: Заземлитель корпуса изделия -Входная цепь: Система TN; Диапазон входного фазного напряжения: 105 – 280 В Реактивный ток холостого хода (не более): 200 мкА/Вт Защита от перегрева трансформатора Скорость регулирования в режиме сервопривода (не более): ≤20 В/мс Защита от пониженного напряжения: откл. при Uвх. ≤ 105В Защита от повышенного напряжения: откл. при Uвх. ≥ 280В Принцип работы: Автотрансформаторный щеточно-контактный сервоприводной комбинированный с релейным Режим работы: Непрерывный, автоматический Задержка включения выходного напряжения: 6 или 180 секунд Металл обмотки трансформатора: медь Коэффициент полезного действия (не менее): 98 % Режим обходной цепи «БАЙПАС» Подключение: клеммная колодка Способ охлаждения силовых узлов: Воздушное конвекционное Частота переменного тока: 50 / 60 Гц Жидкокристаллический дисплей: вольтметр и амперметр Защита от перегрузки по току: Автоматический выключатель Тип заземления по ПУЭ: -Выходная цепь: Система IT; Материал корпуса: металлический Относительная влажность, ≤95% (при 35ºС) Светодиодный индикатор: сеть, повышенное и пониженное напряжение |
Вес без упаковки, кг | 290 |
Принцип работы трехфазного стабилизатора Энергия HYBRID 60000/3
Энергия HYBRID 60000/3 состоит из трёх однофазных блоков мощностью по 20 000 ВА. Каждый блок состоит из автотрансформатора, токосъёмного механизма, сервопривода (электромотора), дополнительных отводов автотрансформатора для электронной стабилизации за счёт работы силовых релейных ключей. Электромеханическая стабилизация осуществляется в диапазоне от 144 до 256 Вольт, электронная стабилизация применяется в диапазоне от 105 до 280 Вольт. Если напряжение опустится ниже 105 Вольт или поднимется выше 280 Вольт, у стабилизатора срабатывает защита, и он отключается. Автоматическое включение произойдёт, когда сетевое напряжение войдёт в рабочий диапазон стабилизации от 144 до 256 Вольт. Если стабилизатор HYBRID 60000/3 будет работать как трёхфазный аппарат, то предельный диапазон работы составляет от 280 до 430 Вольт. Аппарат предназначен для постоянной и длительной эксплуатации.
Особенности функционала Энергия HYBRID 60000/3
-в одном стабилизаторе использованы плюсы электромеханической и электронной стабилизации;
-широкий диапазон стабилизации;
-работа от – 5 до +40 градусов;
-все элементы и блоки смонтированы в едином металлическом корпусе;
-очень высокий КПД в 98%;
-шесть систем защиты.
Чтобы стабилизатор прослужил долгое время (заявленный ресурс работы составляет 10 лет) компания Энергия чётко придерживается правила: во все стабилизаторы переменного напряжения устанавливаются только качественные и проверенные узлы и компоненты. В аппарате внедрены системы защиты от перегрузки, от предельно низкого или очень высокого напряжения в сети. На автотрансформаторе установлены датчики температуры. Реализована система защиты от перекоса фаз. В аппарате установлены автоматы защиты от короткого замыкания.
Область применения Энергия HYBRID 60000/3
-загородные коттеджи и дома, потребляющие большую электрическую мощность;
-производственные мощности;
-промышленное трёхфазное оборудование;
-мощные трёхфазные станки и оборудование.
