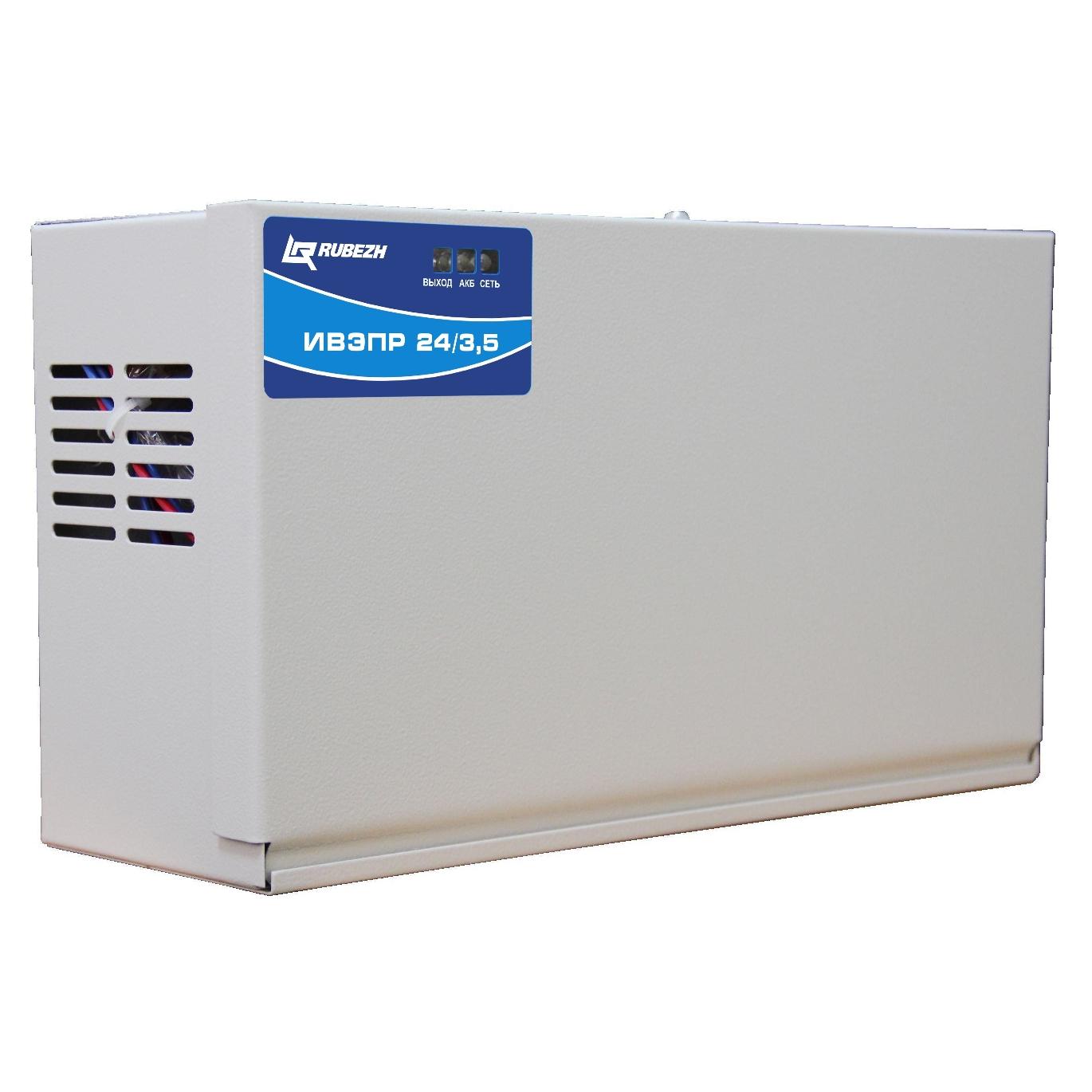

Рубеж ИВЭПР 24/3,5 2x17 БР источник бесперебойного питания
Код: 0041105
Сереброва Арина
+7 (495) 229-45-15, доб. 17
Лягаева Татьяна
+7 (495) 229-45-15 доб. 26
- Характеристики
- Описание
| Емкость, Ач | 17 |
| Монтаж в стойку 19 дюймов | Нет |
| Дополнительная информация |
Наработка на отказ: не менее 40 000 ч. Ток заряда АКБ при работе от сети при напряжении на АКБ=24,0 В: 0,35±0,13 А Количество батарей: 2 Время технической готовности источника к работе после включения напряжения питания: не более 10 с Потребление источника в режиме защиты АКБ от глубокого разряда: не более 5 мА Порог включения индикации «Предварительный разряд АКБ» (оранжевый свет индикатора АКБ): 22,2 ±0,5 В Пульсации выходного напряжения при работе от сети (от пика до пика): не более 90 мВ Средний срок службы: не менее 10 лет Собственное потребление источника от АКБ в резервном режиме: не более 40 мА Напряжение отключения нагрузки от АКБ при защите от глубокого разряда: 20,8 В ±0,5 В |
| Сетевой | Нет |
| Степень защиты | IP20 |
| Выходное напряжение, В | 24 |
| Модель | ИВЭПР 24/3,5 2x17 БР |
| Бренд | Рубеж |
| Страна | Россия |
| Размеры без упаковки (ШхГхВ), мм | 372 х 86 х 253 |
| Гарантия, месяцев | 24 |
| Вес без упаковки, кг | 2.5 |
| Интерфейс | Нет |
| Рабочая температура, С | От -10 до 50 |
| Ток выхода, А | 3.5 |
Источник питания резервированный Рубеж ИВЭПР 24/3,5 2x17 БР. Выходное напряжение 24В, выходной ток 3А (до 4А кратковременно), входное напряжение 130…265В, потребляемая мощность 130Вт, защита от КЗ и разрядки, световая индикация, выход "ОК"(АВАРИЯ), под АКБ 2х12В/17Ач, IP20, рабочая температура -10…+50°С, 372х86х253 мм, подключение резервного блока БР24, металлический корпус.
Источник питания выполнен в металлическом корпусе с возможностью установки двух 12-вольтовых АКБ (соединяемых последовательно). Отличается высокой надёжностью, широким диапазоном сетевого напряжения 130 В - 265 В, температурным диапазоном от -10 ºС до +50 ºС и пониженным уровнем высокочастотных помех. Источник сертифицирован на соответствие ГОСТ Р 53325-2009.
Преимущества:
В состав схемы ИВЭПР 24/3,5 входит электронный ключ, позволяющий постоянно тестировать наличие и уровень напряжения аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Электронный ключ, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда АКБ. Источник не производит заряд АКБ с напряжением ниже 10 В (каждая), поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации.
Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи.
Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов.
Обеспечивает:
- автоматический заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
- защиту аккумуляторных батарей от глубокого разряда путём отключения АКБ от нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
- электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
- источник имеет встроенную термозащиту, обеспечивающую отключение нагрузки при перегреве элементов источника вследствие длительной работы при повышенной нагрузке и (или) при повышенной температуре окружающей среды.
- защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
- защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде транзисторного ключа с формированием потенциала 27В.
Источник питания выполнен в металлическом корпусе с возможностью установки двух 12-вольтовых АКБ (соединяемых последовательно). Отличается высокой надёжностью, широким диапазоном сетевого напряжения 130 В - 265 В, температурным диапазоном от -10 ºС до +50 ºС и пониженным уровнем высокочастотных помех. Источник сертифицирован на соответствие ГОСТ Р 53325-2009.
