Модель |
Модуль сопряжения МСК |
Бренд |
Optimus |
Страна |
Китай |
Дополнительная информация |
Абонентская линия от домофона (отрицательный контакт, единицы) Абонентская линия от домофона (положительный контакт, десятки) Аудио от вызывной панели Аудиосигнал для видеодомофона Видеосигнал для видеодомофона Видеосигнал от вызывной панели Видеосигнал от подъездной видеокамеры Для версии плат, начиная с 2d, возможно подключение сигнала HOOK в положении перемычки J1 2-3 Назначение контактов Общий провод видеодомофона Общий провод вызывной панели Общий провод подъездной видеокамеры/домофона (состояние по-умолчанию) |
Тип аксессуара |
Модуль связи |

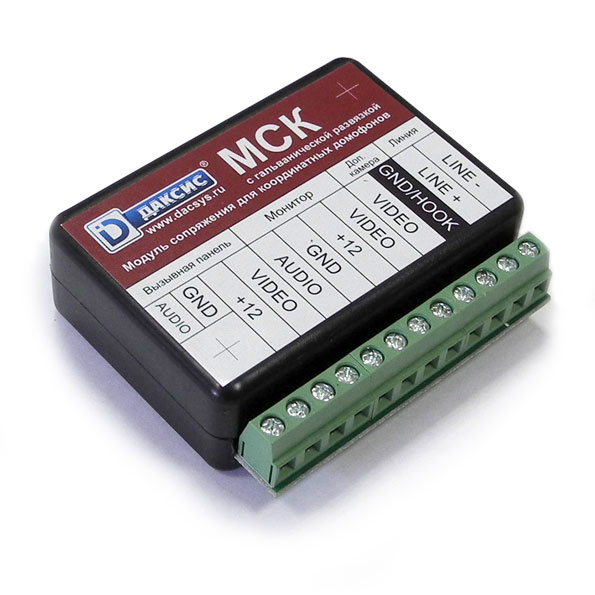

Модуль сопряжения МСК Optimus с гальванической развязкой Даксис предназначен для подключения видеодомофона или полностью совместимого с ним к линии связи общеподъездного домофона (Визит, Цифрал, Элтис) с координатной системой адресации абонентов, для приема вызовов от него и открывания подъездной двери с помощью стандартных функций видеодомофона. Питание +12в для вызывной панели, +12в от видеодомофона. Размер платы модуля сопряжения МСК: 52 х 61 х 15 мм. Размер модуля сопряжения МСК в корпусе: 54 х 66 х 21 мм. Основные технические характеристики модуля сопряжения МСК: назначение контактов, аудио от вызывной панели, общий провод вызывной панели, видеосигнал от вызывной панели, аудиосигнал для видеодомофона, общий провод видеодомофона, видеосигнал для видеодомофона, видеосигнал от подъездной видеокамеры, общий провод подъездной видеокамеры/домофона (состояние по-умолчанию), для версии плат, начиная с 2d, возможно подключение сигнала HOOK в положении перемычки J1 2-3, абонентская линия от домофона (положительный контакт, десятки), абонентская линия от домофона (отрицательный контакт, единицы).
