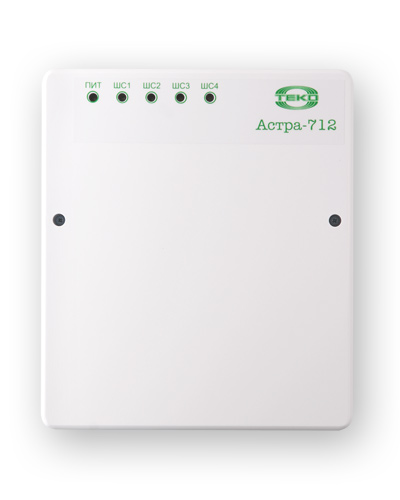

ТЕКО Астра-712/4 прибор приемно-контрольный
Код: 0048984
Кобелев Алексей
+7 (495) 229-45-15 доб. 25
Сереброва Арина
+7 (495) 229-45-15, доб. 17
- Характеристики
- Описание
- Совместимо с моделью
| Входит в систему | Нет |
| Бренд | Теко |
| Тип устройства | Контрольные панели |
| Модель | Астра-712/4 |
| Размеры без упаковки (ШхГхВ), мм | 190 x 79 x 165 |
| Страна | Россия |
| Область применения | Охранно-пожарный |
| Степень защиты | IP41 |
| Гарантия, месяцев | 30 |
| Комплектация |
Винт 3,9 × 32 - 4 шт. Выключатель кнопочный - 1 шт. Считыватель «Астра-ТМ» - 1 шт. Руководство по эксплуатации - 1 экз. Дюбель 6 × 30 - 4 шт. Прибор приемно-контрольный ТЕКО Астра-712/4 - 1 шт. Предохранитель 179120.016 IP 160 мА - 1 шт. |
| Дополнительная информация |
Время интегрирования ШС: ток в ШС для питания извещателей 3,5 мА - ток короткого замыкания по ШС 20±0,3 мА напряжение АКБ, при котором происходит отключение приборов (при отсутствии сетевого напряжения) 10,0±0,3 В - "нарушение" охранный от 0 до 3 или более 5 кОм - "нарушение" пожарный от 1,5 до 3 или от 5 до 12 кОм - без АКБ 1,3 кг - с АКБ 3,9 кг Параметры ШС: - "норма" от 3 до 5 кОм - напряжение на клеммах ШС в дежурном режиме от 9 до 14 В - охранный 70±10 мс - пожарный 300±30 мс Масса прибора: - "неисправность" пожарный от 0 до 1,5 или более 12 кОм напряжение АКБ, при котором включается индикация разряда 11,5±0,3 В напряжение АКБ, при переходе в "спящий" режим 10,5±0,3 В величина пульсации по выходу "+12В" 100 мА Сопротивление ШС: |
| Модуль GSM | Нет |
| Кнопка Touch Memori | Да |
| Напряжение, В | 12-14/187-242 |
| Радиоканальная система | Нет |
| Рабочая температура, С | От -30 до 55 |
| Количество шлейфов | 4 |
Прибор приемно-контрольный ТЕКО Астра-712/4:
контроль состояния 4 шлейфов сигнализации (ШС) с включенными охранными или пожарными извещателями;
управление средствами оповещения;
выдача тревожных извещений на ПЦН через релейные выходы;
выдача информации по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, коммуникатор GSM Астра-882, радиопередающее устройство РПД Астра-РИ;
обеспечение питающим напряжением активных извещателей и других устройств.
Основные данные
постановка на охрану/снятие с охраны осуществляется:
- с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РПУ Астра-Р исполнение ТМ, РПУ Астра-РИ-М). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.
- с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки);
обеспечивается работа ШС по типам "охранный " или "пожарный".
В ШС могут быть включены:
- извещатели и приемо-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;
- пожарные извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В;
контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;
контроль ШС типа "пожарный” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";
силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ;
установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:
- режима настройки (перемычки или ПК),
- отключение линии расширения,
- способа постановки на охрану (ТМ или КН),
- режима работы в линии расширения (ведущий - ведомый),
- включение режима автоперевзятия,
- выбор режимов работы ШС ( "охранный " - "пожарный "),
- времени задержки на вход/выход;
наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК:
- выбор набора необходимых функций (ПО Flasher),
- определение режимов работы выбранного набора функций (ПО Pconf-712);
подключение к ПК обеспечивается модулем сопряжения Астра-982 или Астра-983;
приборы не предназначены для использования в составе систем автоматического управления пожаротушением.
контроль состояния 4 шлейфов сигнализации (ШС) с включенными охранными или пожарными извещателями;
управление средствами оповещения;
выдача тревожных извещений на ПЦН через релейные выходы;
выдача информации по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, коммуникатор GSM Астра-882, радиопередающее устройство РПД Астра-РИ;
обеспечение питающим напряжением активных извещателей и других устройств.
Основные данные
постановка на охрану/снятие с охраны осуществляется:
- с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РПУ Астра-Р исполнение ТМ, РПУ Астра-РИ-М). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.
- с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки);
обеспечивается работа ШС по типам "охранный " или "пожарный".
В ШС могут быть включены:
- извещатели и приемо-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;
- пожарные извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В;
контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;
контроль ШС типа "пожарный” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";
силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ;
установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:
- режима настройки (перемычки или ПК),
- отключение линии расширения,
- способа постановки на охрану (ТМ или КН),
- режима работы в линии расширения (ведущий - ведомый),
- включение режима автоперевзятия,
- выбор режимов работы ШС ( "охранный " - "пожарный "),
- времени задержки на вход/выход;
наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК:
- выбор набора необходимых функций (ПО Flasher),
- определение режимов работы выбранного набора функций (ПО Pconf-712);
подключение к ПК обеспечивается модулем сопряжения Астра-982 или Астра-983;
приборы не предназначены для использования в составе систем автоматического управления пожаротушением.
|
